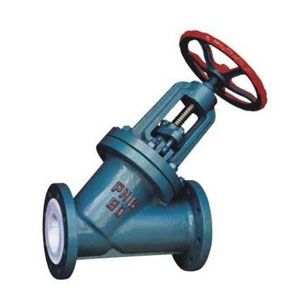

J45J-6衬里直流截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面 ，阀瓣沿流体的中间线作直线活动。阀杆的活动情势，有升降杆式(阀杆升降，手轮不升降)，也有升降 旋转杆式(手轮与阀杆一路旋转升降，螺母设在阀体上)。
“衬里直流截止阀”只适用于全开和全关，不 许可作调节和节流。 “衬里直流截止阀” 属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不 走漏。当介质由阀瓣下方进入阀门时，操作力所需战胜的阻力，是阀杆和填料的摩擦力与由介质的压力 所产生的推力，关“衬里直流截止阀” 的力比开“衬里直流截止阀 ”的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。
衬里直流截止阀性能规范 ：
| 公称压力 Nominal pressure | PN1.6MPa | |
| 强度试验(Ps) Shell test | 密封耐压 Seal pressure | PN1.6MPa |
| 阀体耐压 body pressure | PN2.4MPa | |
| 工作压力 working pressure | PN1.6MPa | |
| 使用温度 working temperature | J45F2-1.6 | -50°C-+120°C |
| J45F46-1.6 | -50°C-+120°C | |
| 适用介质 Suitable medium | 强腐蚀性介质 Strong corrosive medium | |
衬里直流截止阀重要零件材料 ：
| 名称 Name | 材料 Material |
| 阀体 Body | ZG25II外壳内衬F46或衬F2或PFA |
| 阀盖 Bonnet | ZG25IIF46或衬F2或PFA |
| 阀瓣 Disc | 优炭钢衬包F46或衬F2或PFA |
| 阀杆 Stem | 优炭钢 |
| 填料 Packing | F4U形圈 |
| 填料压盖 Gland flange | ZG25II |
| 阀杆螺母 Stem nut | ZHMn58-2-2 |
| 定位螺母 Adjusting nut | HT200 |
| 垫片 Gasket | F4 |
| 手轮 Handwheel | HT200 |
衬里直流截止阀重要形状尺寸和连接尺寸 ：
| 公称通径 DN(mm) | 重要形状尺寸和连接尺寸 Main outline dimensions and connection dimensions | ||||||||||
| L | D | D 1 | D 2 | b | f | d | z | D 0 | H | H 1 | |
| 25 | 160 | 115 | 85 | 65 | 18 | 3 | 14 | 4 | 100 | 220 | 236 |
| 32 | 180 | 135 | 100 | 78 | 18 | 3 | 18 | 4 | 120 | 251 | 273 |
| 40 | 200 | 145 | 110 | 85 | 20 | 3 | 18 | 4 | 140 | 283 | 306 |
| 50 | 230 | 160 | 125 | 100 | 20 | 3 | 18 | 4 | 160 | 316 | 344 |
| 65 | 290 | 180 | 145 | 120 | 22 | 3 | 18 | 4 | 180 | 353 | 383 |
| 80 | 310 | 195 | 160 | 135 | 22 | 3 | 18 | 8 | 200 | 437 | 479 |
| 100 | 350 | 215 | 180 | 150 | 24 | 3 | 18 | 8 | 240 | 479 | 529 |
| 125 | 400 | 245 | 210 | 180 | 26 | 3 | 18 | 8 | 280 | 542 | 608 |
| 150 | 480 | 280 | 240 | 210 | 28 | 4 | 23 | 8 | 320 | 605 | 680 |
| 200 | 600 | 335 | 295 | 265 | 30 | 4 | 23 | 12 | 360 | 650 | 755 |
