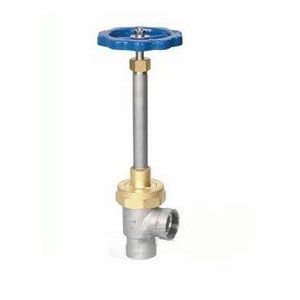

DJZ低温角式长杆截止阀
公称压力：4.0MPa
适用温度:-196°C—+80°C
适用介质:LO2、LN2、LAr
重要外型和连接尺寸
| 型号Type | 重要外型和连接尺寸(mm) Major overall&connection dimensions | 重量 Weight | ||||||||
| H开 | H关 | D | D0 | D1 | D2 | L1 | L2 | B | KG | |
| DJZ-40 | 410 | 391 | Φ125 | Φ40 | Φ45.5 | Φ53 | 66 | 61 | 15 | |
| DJZ-25 | 335 | 321 | Φ100 | Φ25 | Φ32.5 | Φ43.5 | 45 | 45 | 8 | |
重要零件名称
| 重要零件名称Mames of major parts | 阀体 Body | 阀瓣Disc | 阀盖 Cover | 阀杆Stem | 手轮Handwheel | 主密封件 Main sealing |
| 材料Material | 0Cr18Ni9 | HPb59-1 | HPb59-1 | 0Cr18Ni9 | YX040 | PCTFE |
