进口对焊式水封截止阀

作者：valves 发布时间：2021-01-15 00:00:00点击：

格林巴赫托普，巴赫BACH进口泵阀品牌。

格林巴赫托普,专注于进口对焊式水封截止阀制造商,,主要产品：水泵，阀门，水处理设备等系列产品的制造、销售、售后服务，进口对焊式水封截止阀产品应用在化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水等领域。

产品详情

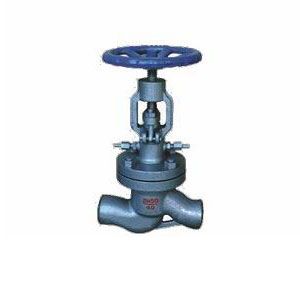

对焊式水封截止阀

DSJ6lH、DSJ61Y对焊式水封截止阀适用于公称压力PN2.5～4.0MPa,工作温度0~450℃的火力电站回水冷凝体系及石油、化工要求与大气隔离的体系管道上，切断或接通管路中的介质，适用介质为：水、油品、蒸汽和非腐蚀性气体。

应用规范

设计与制造		GB/T12235
连接端尺寸	结构长度	GB/T12221
	焊端尺寸	GB/T12224
	法兰尺寸	JB/T79
检验与试验		JB/T9092
材料	碳钢	ASME A105 ASME A216
标志		GB/T12220
供货		JB/T7928

结构特点
1、选材考究，吻合国内皮毛关标准，材料周全质量高。
2、密封副配对先辈合理，进步了密封性能，使用寿命长。
3、产品按国家标准GB/T12235设计制造，结构新鲜，造型美观。连接端有法兰和焊接，可根据用户不同要求配接。
4、填料函设计成水密封结构，接入0.6～1.6Ma的水填料，摩擦力小，密封好，能使体系大气隔离，保证优秀的气密性，属环保产品。
5、阀杆经调质及外观氮化处理，有优秀的抗腐蚀性，抗擦伤性和耐磨性。
6、结构紧凑，操作天真，检修方便。
7、倒密封采用不锈钢螺纹连接密封或本体堆焊奥氏不锈钢而成，密封可靠。填料替换可在一直机情况下进行，方便快捷不影响体系运行。
重要零件材料及重要用途

阀体	阀盖	阀瓣	阀座	阀杆	填料	适用介质	适用温度 (≤℃)
WCB		25+D507MO	25+D577	2Crl3	柔性石墨	水、油品、蒸汽	425
A105		2Crl3+ Stellite12	2Crl3+ Stellite6	2Crl3	柔性石墨	水、油品、蒸汽	450

DSJ6lH、DSJ61Y对焊型

2.5	10	130	10	18	120		272		5
	15	130	12	22	120		272		6
	20	150	19	30	120		280		6
	25	160	27	36	160		332		8
	32	180	3l	42	160		342		10
	40	200	39	48	200		395		16
	50	230	5l	61	240		43l		23
	65	290	67	76	280		457		32
	80	310	80	92	320		505		43
	100	350	99	112	360		549		58
	125	400	12l	136	400		62l		94
	150	480	145	162	480		705		119
	200	600	206	224	650		828		165
4．0	10	130	10	18	120		272		5
	15	130	12	22	120		272		6
	20	150	19	30	120		280		7
	25	160	27	36	160		332		8
	32	180	31	42	160		342		10
	40	200	39	48	200		395		16
	50	230	51	6l	240		43l		23
	65	290	70	80	280		457		33
	80	310	80	92		320		505	46
	100	350	99	112		360		549	61
	125	400	12l	136		400		621	95
	150	480	145	162		480		705	126
	200	600	203	224		650		828	138
