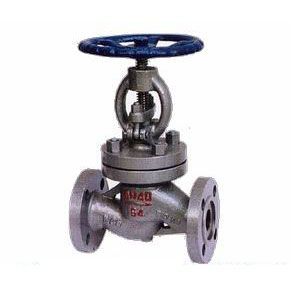

法兰式水封截止阀

DSJ4lH、DSJ41Y法兰式水封截止阀适用于公称压力PN2.5～4.0MPa,工作温度0~450℃的火力电站回水冷凝体系及石油、化工要求与大气隔离的体系管道上，切断或接通管路中的介质，适用介质为：水、油品、蒸汽和非腐蚀性气体。

应用规范

设计与制造		GB/T12235
连接端尺寸	结构长度	GB/T12221
	焊端尺寸	GB/T12224
	法兰尺寸	JB/T79
检验与试验		JB/T9092
材料	碳钢	ASME A105 ASME A216
标志		GB/T12220
供货		JB/T7928

结构特点
1、选材考究，吻合国内皮毛关标准，材料周全质量高。
2、密封副配对先辈合理，进步了密封性能，使用寿命长。
3、产品按国家标准GB/T12235设计制造，结构新鲜，造型美观。连接端有法兰和焊接，可根据用户不同要求配接。
4、填料函设计成水密封结构，接入0.6～1.6Ma的水填料，摩擦力小，密封好，能使体系大气隔离，保证优秀的气密性，属环保产品。
5、阀杆经调质及外观氮化处理，有优秀的抗腐蚀性，抗擦伤性和耐磨性。
6、结构紧凑，操作天真，检修方便。
7、倒密封采用不锈钢螺纹连接密封或本体堆焊奥氏不锈钢而成，密封可靠。填料替换可在一直机情况下进行，方便快捷不影响体系运行。
重要零件材料及重要用途

阀体	阀盖	阀瓣	阀座	阀杆	填料	适用介质	适用温度 (≤℃)
WCB		25+D507MO	25+D577	2Crl3	柔性石墨	水、油品、蒸汽	425
A105		2Crl3+ Stellite12	2Crl3+ Stellite6	2Crl3	柔性石墨	水、油品、蒸汽	450

重要形状尺寸、连接尺寸及质量DSJ4lH、DSJ41Y法兰型

公称压力 PN(MPa)	公称通径 DN(mm)	标准值									参考值
公称压力 PN(MPa)	公称通径 DN(mm)	L	D	D1	D2	D6	b	f	n	Z-φd	DO	H	质量(kg)
2．5	10	130	90	60	40		16	2		4-φ14	120	272	6
	15	130	95	65	45		16	2		4-φ14	120	272	6
	20	150	105	75	55		16	2		4-φ14	120	280	6
	25	160	115	85	65		16	2		4-φ14	160	332	10
	32	180	135	100	78		18	2		4-φ18	160	342	l1
	40	200	145	110	85		18	3		4-φ18	200	395	17
	50	230	160	125	100		20	3		4-φ18	240	43l	24
	65	290	180	145	120		22	3		4-φ18	280	457	33
	80	310	195	160	135		22	3		8-φ18	320	505	47
	100	350	230	190	160		24	3		8-φ23	360	549	62
	125	400	270	220	188		28	3		8-φ25	400	62l	96
	150	480	300	250	218		30	3		8-φ25	500	703	128
	200	600	360	310	278		34	3		12-φ25	650	828	168
4．0	10	130	90	60	40	35	16	2	4	4-φ14	120	272	6
	15	130	95	65	45	40	16	2	4	4-φ14	120	272	6
	20	150	105	75	55	5l	16	2	4	4-φ14	120	280	6
	25	160	115	85	65	58	16	2	4	4-φ14	160	332	10
	32	180	135	100	78	66	18	2	4	4-φ18	160	342	11
	40	200	145	110	85	76	18	3	4	4-φ18	200	395	17
	50	230	160	125	100	88	20	3	4	4-φ18	240	43l	24
	65	290	180	145	120	110	22	3	4	4-φ18	280	457	33
	80	310	195	160	135	121	22	3	4	8-φ18	320	505	47
	100	350	230	190	160	150	24	3	4．5	8-φ23	360	549	62
	125	400	270	220	188	176	28	3	4．5	8-φ25	400	621	96
	150	480	300	250	218	204	30	3	4．5	8-φ25	500	703	128
	200	600	360	310	278	260	34	3	4．5	12-φ25	650	828	168
