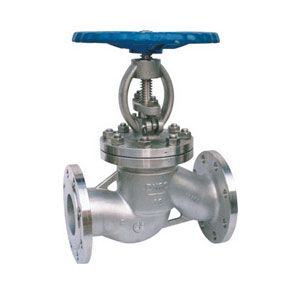

进口国标截止阀_上海沪贡阀门制造有限公司（2021版）

产品介绍：

国标截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中间线作直线活动。国标截止阀只适用于全开和全关，一样平常不用来调节流量，定做时许可作调节和节流。

应用范围:

法兰连接国标截止阀适用于公称压力PN1.6～16.0Mpa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管道上，切断或接通介质。截止阀适用介质为：水、油品、蒸汽、酸性介质等。操作体例有：手动、齿轮传动、电动、气动等。

结构特点：

截止阀产品设计制造按国家标准GB12235，结构合理，密封可靠，性能精良，造型美观。

阀瓣、阀座密封面用铁基合金堆焊或司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。

阀杆经调质及外观氮化处理，有优秀的抗腐蚀性和抗擦伤性。

可采用各种配管法兰标准及法兰密封面情势，知足各种工程必要和用户要求。

倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，填料与日俱替换可在一直机情况下进行方便快捷不影响体系运行。

标准规范：

设计制造标准：GB/T 12235-2007

结构长度标准：GB/T 12221-2005

连接法兰标准：GB/T 9113

压力温度等级：GB/T 12224-2005

试验检验标准：GB/T 13927-2008

性能规范

公称压力 PN（MPa）	试验压力（MPa）		适用温度（℃）				适用介质
公称压力 PN（MPa）	强度试验	密封试验	WCB	Wr5Mo	1Cr18Ni12Mo2Ti	1C18Ni9Ti	适用介质
1.6	2.4	1.8	≤425	≤550	≤200	≤200	水、油品、蒸气、酸性介质
2.5	3.8	2.8
4.0	6.0	4.4
6.4	9.6	7.1
10.0	15	11				/
16.0	24	17.6				/

零件材料与工况：

阀体	WCB	ZG1Cr18Ni12Mo2Ti	ZGCr5Mo	ZG1Cr18Ni9Ti
阀盖	WCB	ZG1Cr18Ni12Mo2Ti	ZGCr5Mo	ZG1Cr18Ni9Ti
支架	WCB	ZG1Cr18Ni12Mo2Ti	ZGCr5Mo	ZG1Cr18Ni9Ti
阀瓣	2Cr13	316	Cr5Mo	304
阀杆	2Cr13	316	25Cr2MoV	304
阀座	25	316	304	304
密封环	304、加强柔性石墨
填料	加强柔性石墨
阀杆螺母	ZCuA110Fe3

重要尺寸及重量：

公称压力 PN（MPa）	公称通径 DN（mm）	重要形状尺寸及连接尺寸（mm）										重量（kg）
公称压力 PN（MPa）	公称通径 DN（mm）	L	D	D1	D2	D6	b-f	f2	z-φd	H	Do	重量（kg）
1.6	10	130	90	60	40	/	14-2	/	4-14	198	120	4.7
	15	130	95	65	45	/	16-2	/	4-14	218	120	5.2
	20	150	105	75	55	/	16-2	/	4-14	258	140	7.1
	25	160	115	85	65	/	16-2	/	4-14	275	160	7.4
	32	180	135	100	78	/	18-2	/	4-18	280	180	8.5
	40	200	145	110	85	/	18-3	/	4-18	330	200	12.5
	50	230	160	125	100	/	18-3	/	4-18	350	240	14
	65	290	180	145	120	/	18-3	/	4-18	400	280	22.58
	80	340	195	160	135	/	20-3	/	8-18	355	280	29
	100	350	215	180	155	/	22-3	/	8-18	415	320	32.5
	125	400	245	210	185	/	24-3	/	8-18	460	360	80
	150	480	280	240	210	/	24-3	/	8-23	510	400	93.5
	200	600	335	295	265	/	26-3	/	12-23	710	400	180
	250	650	405	355	320	/	30-3	/	12-25	786	450	440
	300	750	460	410	375	/	30-4	/	12-25	925	500	648
2.5	10	130	90	60	40	/	16-2	/	4-14	198	120	4.9
	15	130	95	65	45	/	16-2	/	4-14	218	120	5.4
	20	150	105	75	55	/	16-2	/	4-14	258	140	7
	25	160	115	85	65	/	16-2	/	4-14	275	160	7.4
	32	180	135	100	78	/	18-2	/	4-18	280	180	8.5
	40	200	145	110	85	/	18-3	/	4-18	330	200	12.5
	50	230	160	125	100	/	20-3	/	4-18	350	240	16
	65	290	180	145	125	/	22-3	/	8-18	400	280	25
	80	310	195	160	145	/	22-3	/	8-18	355	280	30
	100	350	230	190	160	/	24-3	/	8-23	415	320	34.5
	125	400	270	220	188	/	28-3	/	8-25	460	360	89
	150	480	300	250	218	/	30-3	/	8-25	510	400	98
	200	600	360	310	278	/	34-3	/	12-25	710	400	180
	250	650	425	370	332	/	36-3	/	12-30	786	450	446
	300	750	485	430	390	/	40-4	/	12-30	925	500	654
4.0	10	130	90	60	40	34	16-2	4	4-14	198	120	4.9
	15	130	95	65	45	40	16-2	4	4-14	233	120	5.7
	20	150	105	75	55	51	16-2	4	4-14	275	140	7
	25	160	115	85	65	58	16-2	4	4-14	285	160	8.8
	32	180	135	100	78	66	18-2	4	4-18	302	180	11.8
	40	200	145	110	85	76	18-3	4	4-18	355	200	16.5
	50	230	160	125	100	88	20-3	4	4-18	373	240	24
	65	290	180	145	125	110	22-3	4	8-18	408	280	33
	80	310	195	160	145	121	22-32	4	8-18	436	320	44
	100	350	230	190	160	150	24-3	4.5	8-23	480	360	60
	125	400	270	220	188	176	28-3	4.5	8-25	558	400	89
	150	480	300	250	218	204	30-3	4.5	8-25	611	400	98
	200	600	375	320	282	260	38-3	4.5	12-30	720	400	190
