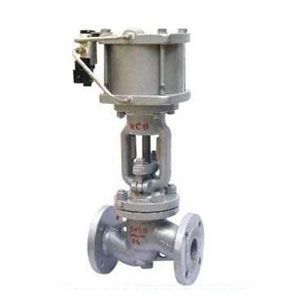

DJ41Y锻钢低温截止阀
设计与制造标准：
●设计与制造：BS1873 API602 GB12233
●法兰尺寸：ANSIB16.5 JB/T79 GB9113
●压力温度：ANSIB16.34
●结构长度：ANSIB16.10 BS1873 GB12221
●对焊连接尺寸：ANSIB16.25
●检验与实验：API598 GB/T7749
安装尺寸及重量：
| ANSI 150Lb | ||||||||||||
| NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | ||||||
| L | 108 | 117 | 127 | - | 165 | 203 | ||||||
| L1 | 92 | 111 | 120 | - | 172 | 200 | ||||||
| H | 370 | 370 | 410 | - | 475 | 545 | ||||||
| D0 | 125 | 125 | 160 | - | 180 | 200 | ||||||
| Wt | 7.4 | 8.8 | 11.1 | - | 20.5 | 23.6 | ||||||
| Wt1 | 7.2 | 9.5 | 13.5 | - | 19.8 | 29 | ||||||
| GB 1.6MPa | ||||||||||||
| DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 200 |
| L | 130 | 130 | 150 | 160 | 190 | 200 | 230 | 290 | 310 | 350 | 480 | 600 |
| H | 320 | 325 | 350 | 410 | 420 | 470 | 500 | 550 | 590 | 650 | 820 | 920 |
| D0 | 120 | 120 | 160 | 160 | 160 | 200 | 240 | 240 | 320 | 320 | 360 | 400 |
| Wt | 4 | 5 | 10 | 11 | 12 | 20 | 29 | 32 | 46 | 58 | 101 | 190 |
| ANSI 300Lb | ||||||||||||
| NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | ||||||
| L | 152 | 178 | 203 | - | 229 | 267 | ||||||
| L1 | 92 | 111 | 120 | - | 172 | 200 | ||||||
| H | 370 | 370 | 410 | - | 475 | 545 | ||||||
| D0 | 125 | 125 | 160 | - | 180 | 200 | ||||||
| Wt | 8.4 | 9.5 | 11.8 | - | 22.1 | 26 | ||||||
| Wt1 | 7.2 | 9.5 | 13.5 | - | 19.8 | 29 | ||||||
| GB 2.5MPa | ||||||||||||
| DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 200 |
| L | 130 | 130 | 150 | 160 | 190 | 200 | 230 | 290 | 310 | 350 | 480 | 600 |
| H | 340 | 345 | 360 | 430 | 440 | 490 | 520 | 570 | 620 | 680 | 850 | 950 |
| D0 | 120 | 120 | 160 | 160 | 160 | 200 | 240 | 280 | 320 | 360 | 400 | 400 |
| Wt | 4 | 5 | 10 | 11 | 12 | 21 | 30 | 32 | 50 | 60 | 125 | 194 |
设计与制造标准：
●设计与制造：BS1873 API602 GB12233
●法兰尺寸：ANSIB16.5 JB/T79 GB9113
●压力温度：ANSIB16.34
●结构长度：ANSIB16.10 BS1873 GB12221
●对焊连接尺寸：ANSIB16.25
●检验与实验：API598 GB/T7749
安装尺寸及重量：
| ANSI 300Lb | ||||||||||||
| NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | ||||||
| L | 152 | 178 | 203 | - | 229 | 267 | ||||||
| L1 | 92 | 111 | 120 | - | 172 | 200 | ||||||
| H | 370 | 370 | 410 | - | 475 | 545 | ||||||
| D0 | 125 | 125 | 160 | - | 180 | 200 | ||||||
| Wt | 8.4 | 9.5 | 11.8 | - | 22.1 | 26 | ||||||
| Wt1 | 7.2 | 9.5 | 13.5 | - | 19.8 | 29 | ||||||
| GB 4.0MPa | ||||||||||||
| DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 200 |
| L | 130 | 130 | 150 | 160 | 190 | 200 | 230 | 290 | 310 | 350 | 480 | 600 |
| H | 340 | 345 | 360 | 430 | 440 | 490 | 520 | 570 | 620 | 680 | 850 | 950 |
| D0 | 120 | 120 | 160 | 160 | 160 | 200 | 240 | 280 | 320 | 360 | 400 | 400 |
| Wt | 5 | 6 | 10 | 11 | 12 | 21 | 30 | 32 | 50 | 60 | 134 | 195 |
| ANSI 600Lb | ||||||||||||
| NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | ||||||
| L | 165 | 190 | 216 | - | 241 | 292 | ||||||
| L1 | 92 | 111 | 120 | - | 172 | 200 | ||||||
| H | 370 | 370 | 410 | - | 475 | 545 | ||||||
| D0 | 125 | 125 | 160 | - | 180 | 200 | ||||||
| Wt | 9.4 | 10.2 | 13.5 | - | 24.6 | 28.8 | ||||||
| Wt1 | 7.2 | 9.5 | 13.5 | - | 19.8 | 29 | ||||||
