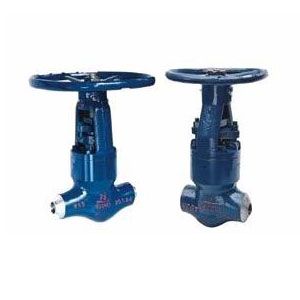

焊接截止阀
J61Y高温高压焊接截止阀与管路连接采用焊接式结构。密封面不易磨损、擦伤、密封性能好、寿命长。结构紧凑、启闭性好、高度小、维修方便。适用于水、蒸油品管路上，具有耐高温、耐高压的特点。
重要性能规范：
| 产 品 型 号 | 公称压力PN(MPa) | 试验压力(MPa) | 工作压力(MPa) | 工作温度(℃) | 适用介质 | |||
| 壳体强度 | 密封 | P54 | P55 | P57 | ||||
| J61H/Y-100 | 10 | 15 | 11 | / | / | / | ≤450 | 水、蒸气油品 |
| J61H/Y-200 | 20 | 30 | 22 | / | / | / | ||
| J61H/Y-250 | 25 | 38 | 28 | / | / | / | ||
| J61H/Y-320 | 32 | 48 | 36 | / | / | / | ||
| J61Y-P54/100V | / | 30 | 22 | 10 | / | / | ≤540 | 蒸气 |
| J61Y-P54/140V | / | 38 | 28 | 14 | / | / | ||
| J61Y-P54/170V | / | 48 | 36 | 17 | / | / | ||
| J61Y-P55/100V | / | 38 | 28 | / | 10 | / | ≤555 | |
| J61Y-P55/140V | / | 48 | 36 | / | 14 | / | ||
| J61Y-P55/170V | / | 53 | 39 | / | 17 | / | ||
| J61Y-P57/100V | / | 48 | 36 | / | / | 10 | ≤570 | |
| J61Y-P57/140V | / | 55 | 40 | / | / | 14 | ||
| J61Y-P57/170V | / | 60 | 44 | / | / | 17 | ||
重要零件的材料说明：
| 零件名称 | 阀体 | 阀盖 | 阀杆 | 阀瓣 | 密封面 | 填料 | 阀杆螺母 | 手轮 | 紧固件 |
| J61H型 J961H型 | 25WCB | 25WCB | 铬不锈钢铬钼铝钢氮化 | 铬不锈钢铬钼铝钢氮化 | 铬不锈钢 | 柔 性 石 墨 | 铝 青 铜 | 可 锻 铸 铁 | 优质碳钢 铬钼钢 |
| J61Y型 J961Y型 | 25WCB | 25WCB | 铬不锈钢铬钼铝钢氮化 | 25 | 硬质合金 | ||||
| J61Y-P54型J961Y-P54型 | 12Cr1MoV WC6 | 12Cr1MoV WC6 | 20Cr1Mo1VA 38CrMoAIA | 12Cr1MoV | 硬质合金 | ||||
| J61Y-P55型J961Y-P55型 | 12Cr1MoV WC6 | 12Cr1MoV WC6 | 20Cr1Mo1VA 38CrMoAIA | 12Cr1MoV | 硬质合金 | ||||
| J61Y-P57型J961Y-P57型 | 12Cr1MoV WC9 | 12Cr1MoV WC9 | 20Cr1Mo1VA 38CrMoAIA | 12Cr1MoV | 硬质合金 |
重要形状尺寸：
| 公称通径DN | 重要形状尺寸和连接尺寸(mm) | 重量(kg) | ||||||
| L | D1 | D2 | D3 | α | H | Do | ||
| J61Y-100、200、250、320、 J61Y-P54/100V、P54/140V、P54/170V | ||||||||
| 10 | 120 | 12 | 25 | / | 37.5 | 185 | 140 | 2.8 |
| 15 | 150 | 17 | 36 | / | 37.5 | 247 | 200 | 7.5 |
| 20 | 135 170 | 22 | 42 | / | 37.5 | 248 | 200 | 9 |
| 25 | 135 170 | 26 | 42 | / | 37.5 | 248 | 240 | 9.5 |
| 32 | 170 180 | 31 | 44 | / | 37.5 | 248.5 | 280 | 15 |
| 40 | 230 | 38 | 60 | / | 37.5 | 440 | 280 | 23 |
| 50(1) | 250 | 50 | 82 | / | 32 | 450 | 320 | 60 |
| 50(2) | 320 350 | 50 | 82 | / | 32 | 450 | 320 | 64 |
| 65 | 370 260 | 69 | 100 | 110 | 32 | 669 | 400 | 74 |
| 80 | 400 430 470 | 84 | 108 | 130 | 32 | 669 | 450 | 112.5 |
| 100 | 455 560 | 107 | 144 | 165 | 32 | 755 | 500 | 178.5 |
