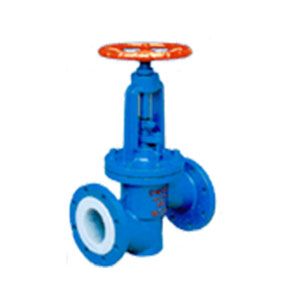

衬氟法兰截止阀J41F46-16C衬氟截止阀产品介绍：
衬氟截止阀分为：纵贯式衬氟截止阀、直流式衬氟截止阀、角式衬氟截止阀，具有结构紧凑、启闭天真、耐腐蚀性强，行程短（一样平常为公称通径1/4）等好处，被广泛应用在石油、化工等管路体系中做截断介质作用，但必要强调的是衬氟截止阀严禁做流量调节，以免节流口出产生的高速介质流冲蚀破坏密封面。
衬氟截止阀应用范围：
衬氟截止阀适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
衬氟截止阀结构特点：
1、塑料衬里J41型纵贯式、J45型直溜式、J44型角式截止阀、具有结构紧凑、启闭天真、耐腐蚀性能强，行程短（一样平常为公称通经1/4）等好处。被广泛应用在石油、化工等管路体系中做截断介质用，但塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。
2、阀瓣与阀杆设计为一体结构，用以防止因为管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。
衬氟截止阀标准规范：
设计制造标准：GB/T 12233、GB/T 12235
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
衬氟截止阀零件材料与工况：
| 序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | 超低碳不锈耐酸铸钢 | ||
| Z | C | P | R | PL | RL | ||
| 1 | 阀体/阀盖 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 球体/阀杆 | 25 | 2Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 3 | 衬里/阀座 | PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO | |||||
| 4 | 填料压盖 | WCB | CF8 | CF8M | CF3 | CF3M | |
| 5 | 填料 | PTFE(F4) | PTFE(F4) | PTFE(F4) | |||
| 6 | 活节螺栓 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | |||
| 7 | 阀杆螺母 | ZCuAl10Fe3 | ZCuAl10Fe3 | ZCuAl10Fe3 | |||
| 8 | 紧固螺栓 | 35 | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
| 9 | 螺母 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | |||
| 10 | 手柄 | WCB | WCB | WCB | |||
重要形状和连接尺寸
| 规格 | L | D | |
