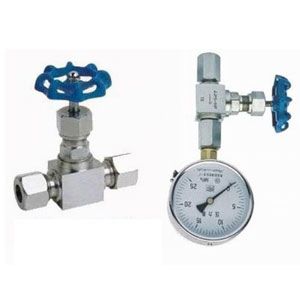

【产品名称：压力表截止阀】
【产品型号：JJ.M1、JJ.M8】
【概述】压力表截止阀又名压力表截止阀、压力仪表阀,安装拆卸方便、连接紧固,是仪表测量管路体系中作开启或切断管路作用。JJ.M1压力表针形阀是一种可以正确调整的阀门，密封性能好，一样平常适用于较小流量,较高温高压的气体或者液体的介质，也适合与压力表配合使用。
【压力表截止阀技术规范】
★☆工作压力:≤32MPA;
★☆使用温度:-20℃～+200℃;
★☆规格尺寸:DN5 M20×1.5-M20×1.5 DN5M20×1.5-G1/2;
★☆连接情势:管接头内螺纹连接;
★☆结构特性:锥面或球面密封;
★☆阀体材质:碳钢、不锈钢等;
★☆适用介质:水、油、气等腐蚀性与非腐蚀性介质;
★☆制造标准: GB/T12224-2005、JB/T7747-1995;
★☆阀门检测及试验标准:GB/T13927-1992;
压力表截止阀重要零件材料：
| 零件名称 Part name | 阀杆、阀盖、螺栓 Body 、Bonnet、Bolt | 阀杆、阀瓣、密封垫 Stem、Disc、Gasket | 填料 Packing | 垫片Gasket | 手轮Handwheel |
| JJ．M1、JJ．M8-160-DN5 | 铬镍不锈钢 Cr. Ni Stainless steel | 不锈钢 Stainless stee | 聚四氟乙稀，柔性石墨 PTFE，Soft graphite | 橡胶石棉板 Latex asbestos | 优质碳钢High grade carbon steel |
压力表截止阀重要性能规范：
| 型号 | 公称压力PN Mpa | 试验压力PS(Mpa)_Test pressure | 工作压力(Mpa) Working pressure | 工作温度(OC) Working temps. | 适用介质Applicable medium | ||
| 壳体 Shell | 密封(液)Seal | 密封(气)Seal | |||||
| JJ．M1、JJ．M8-160-DN5 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | P≤540OC | 液化石油气水，酸，蒸汽，油品等 |
| C≤425 OC | |||||||
压力表截止阀重要形状及连接尺寸：
| 型号 Type | 公称直径DN（mm） | 尺寸 Dimension | 重量(kg)Weight | |||||||
| L1 | Do | L2 | H | H1 | L3 | M2 | M1 | |||
| JJ．M1、JJ．M8-160 | 5 | 116 | 65 | 85 | 98 | 105 | 40 | M20×1.5 | M20×1.5左 | 1.0 |
| G1/2’ 右 | ||||||||||
