进口铸锻钢柱塞截止阀

作者：valves 发布时间：2021-01-15 00:00:00点击：

进口铸锻钢柱塞截止阀

格林巴赫托普，巴赫BACH进口泵阀品牌。

格林巴赫托普,专注于进口铸锻钢柱塞截止阀制造商,,主要产品：水泵，阀门，水处理设备等系列产品的制造、销售、售后服务，进口铸锻钢柱塞截止阀产品应用在化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水等领域。

产品详情

48/49 F/N J68/69 F/N铸(锻)钢柱塞(截止)阀

设计与制造标准：

●设计与制造：BS1873　API602　GB12233

●法兰尺寸：ANSIB16.5　JB/T79　GB9113

●压力温度：ANSIB16.34

●结构长度：ANSIB16.10　BS1873　GB12221

●对焊连接尺寸：ANSIB16.25

●检验与试验：API598　JB/T7749

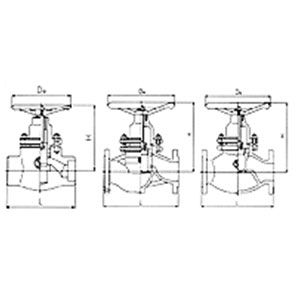

安装尺寸及重量：

ANSI 150Lb
NPS	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12
L	108	117	127	140	165	203	216	241	292	356	406	495	622	698
H	270	290	340	340	360	440	410	540	560	665	720	790	625	650
D0	100	125	160	160	180	200	200	250	250	300	350	450	450	500
Wt	10	12	15	18	24	25	32	42	90	110	188	200	220	340
GB 1.6MPa
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	135	140	165	180	200	225	265	300	340	390	410	500	580	1000
D0	120	120	140	140	200	200	240	320	360	450	450	500	500	600
Wt	3.8	4.7	6.5	9	12	16	22	30.5	42	65	90	160	245	345
ANSI 300Lb
NPS	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12
L	152	178	203	216	229	267	292	318	356	400	444	559	622	711
H	155	220	220	235	250	285	320	330	360	410	460	580	640	730
D0	100	125	160	160	180	200	250	300	350	400	450	500	500	500
Wt	10	12	18	22	24	30	42	60	98	140	200	330	480	580
GB 2.5MPa
DN	15	20	25	32	4	50		65	80	100	125	150	200
L	130	150	160	180	200	230		290	310	350	400	480	600
H	135	170	180	195	220	250		270	300	310	365	400	460
D0	120	120	140	140	200	200		240	320	360	450	450	500
Wt	3.8	5	7	8	12	16		22	38	50	73	97	150
GB 4.0MPa
DN	15	20	25	32	40	50		65	80	100	125	150	200
L	130	150	160	180	200	230		290	310	350	400	480	600
H	135	170	180	195	220	250		270	300	310	365	410	580
D0	120	120	140	140	200	200		240	320	360	450	450	500
Wt	4	6	8	10	13	18		24	45	60	90	120	210

设计与制造标准：

●设计与制造：BS1873　API602　GB12233

●法兰尺寸：ANSIB16.5　　JB/T79　GB9113

●压力温度：ANSIB16.34

●结构长度：ANSIB16.10　BS1873　GB12221

●对焊连接尺寸：ANSIB16.25

●检验与试验：API598　JB/T7749

安装尺寸及重量：

ANSI 150～800Lb
NPS	1/2			3/4			1		11/4		11/2		2
L	108			117			127		140		165		203
H	270			290			340		340		360		440
D0	100			125			160		160		180		200
Wt	10			12			15		18		24		25
GB 6.4MPa
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	170	190	210	230	260	300	340	380	430	500	550	650	775	900
H	150	165	185	200	225	260	285	320	340	400	450	500	600	700
D0	120	120	140	180	250	280	320	360	450	450	450	500	550	600
Wt	6	8	9	14	22	30	40	70	98	150	260	400	520	680
GB 10.0MPa
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	170	190	210	230	260	300	340	380	430	500	550	650	775	900
H	150	165	185	200	225	250	280	300	340	400	460	520	620	700
D0	120	120	140	180	250	280	320	360	450	450	450	500	550	600
Wt	6	8	10	16	26	34	48	96	130	250	380	510	660	810
GB 16.0MPa
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	170	190	210	230	260	300	340	380	430	500	550	650	775	900
H	180	200	220	270	280	290	320	350	380	420	460	540	620	700
D0	120	140	180	250	280	320	360	450	450	450	500	550	600	600
Wt	11	21	29	38	41	58	80	110	135	182	305	520	846	1100

声明：本产品介绍中所有文字、数据、图片考虑到使用工况条件不同，难免会产生误差、不恰当或是有不充分的描述，故均适用于参考，同一种产品在不同的场合与工况有不同的搭配，如果您对本文中所提供的产品内容有任何疑问，如果您是非专业人士，欢迎您向本公司来电咨询，请您联系我们，我们将竭诚为您服务！

技术QQ;2412941573

销售电话 :13917052988 (微信同号）。
