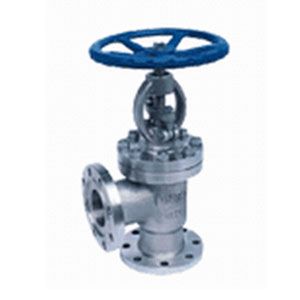

进口角式法兰截止阀

角式截止阀产品概述:

     截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中间线作直线活动。阀杆的活动情势，有升降杆(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一路旋转升降，螺母设在阀体上)。截止阀只适用于全开和全关，不许可作调节和节流.截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不走漏。当介质下方进入阀门时，操作力所需战胜的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现以后，截止阀的介质流向就改由阀瓣上进入阀腔，这时，在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以响应地减小。同时，在介质作用下,这种情势的阀门也较精密。我国阀门“三化组”曾规定，截止阀的流向，同等采用自上而下。截止阀开启时，阀瓣的开启高度，为公称直径的25％～30％时，流量已达到最大，透露表现阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。

 一、角式截止阀重要性能规范:

角式截止阀法兰连接截止阀（角式）
角式截止阀设计与制造吻合中国国家标准
1、基本结构情势：角式
2、公称压力：PN1.6-4.0(MPa)
3、公称通径：DN15-300（mm）
二、角式截止阀1.6MPa重要连接尺寸：

三、角式截止阀2.5MPa重要连接尺寸：
