WJ41H/W铸钢波纹管截止阀细致说明：

一、波纹管截止阀重要用途波纹管截止阀适用于公称压力PN1．6～16MPa，工作温度-29～350℃的易燃、易爆、剧毒、毒性流体、高温导热油、液氨等介质。广泛应用于：石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、自然气等其它气系统统中，性能安全可靠，广泛应用于乙二醇等工业流体。驱动体例有手动、齿轮传动、电动、气动等。二、波纹管截止阀结构特点 1、产品结构合理、密封可靠，双重结实耐用的波纹管密封设计（波纹管+填料），保证阀杆的零走漏。没有流体损失，进步工厂设备安全。并吻合国际密封标准。

2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长。

3、阀杆调质及外观氮化处理，有优秀的抗腐和抗摩擦性能；阀杆升降位置指示，更直观。三、波纹管截止阀重要零部件材质


序号	名称	材质
1	阀体	GS-C25、1.7363、1.4308、1.4408、1.4306、1.4301
2	阀瓣	ASTMA182-Gr.F6aASTMA182-F22ASTMA182-F304、F316、F321、F304L、F316L
3	轴销	ASTMA182-Gr.F6aASTMA182-F22ASTMA182-F304、F316、F321、F304L、F316L
4	波纹管组件	1Cr18Ni9Ti、304、316
5	阀杆	ASTMA182-Gr.F6aASTMA182-F22ASTMA182-F304、F316、F321、F304L、F316L
6	阀盖	GS-C251.73631.4308、1.4408、1.4306、1.4301
7	填料	柔性石墨Flexiblegraphit、PTFE
8	填料压盖	GS-C251.73631.4308、1.4408、1.4306、1.4301
9	定位片	25、45、304、316
10	阀杆螺母	铜合金ZQA19-4
11	手轮	WCB、QT400-18
12	双头螺栓	ASTMA193-B7、A320-B8、A193-B8M
13	六角螺母	ASTMA194-2H、A194-8、A194-8M
14	垫片	柔性石墨+不锈钢Flexiblegraphite+stainlesssteel、PTFE

四、波纹管截止阀技术规范

驱动体例	手动
驱动体例	电动
设计标准	DIN3356
结构长度	DIN3202
连接法兰	DIN2543-2545
试验和检验	DIN3230

五、波纹管截止阀阀产品性能规范

公称压力（MPa）	壳体试验压力（MPa）	密封试验压力(MPa)	适用温度(℃)
1.6	2.4	1.76	≤350℃
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04

注：系列阀门连接法兰可根据用户要求设计制造六、波纹管截止阀零件材料

零件名称	阀体	阀盖	阀杆	阀瓣	密封面	填料
WCB	WCB	WCB	13Cr	2Cr13	2Cr13	柔性石墨
					STL
304	CF8	CF8	304	304	304	柔性石墨
					STL	PTFE
316	CF8M	CF8M	316	316	316	柔性石墨
					STL	PTFE
304L	CF3	CF3	316	304L	304L	柔性石墨
					STL	PTFE
316L	CF3M	CF3M	316	316L	316L	柔性石墨
					STL	PTFE

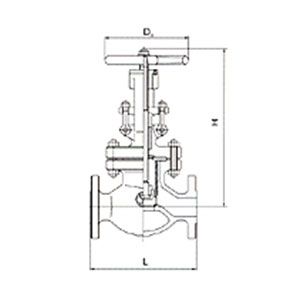

七、波纹管截止阀规格尺寸及重量

型号	DWJ41-16
压力等级	PN16
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	195	200	220	225	235	250	260	265	370	400	515	550	600	630	680
Do	130	130	130	130	150	150	180	180	200	200	400	450	450	500	500
重量(Kg)	4	4.5	5	7	9	12.5	18	23	41	54	90	160	260	410	610

型号	DWJ41-25
压力等级	PN25
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	195	200	220	225	235	250	260	265	370	400	515	550	600	630	680
Do	130	130	130	130	150	150	180	180	200	200	400	450	450	500	450
重量(Kg)	4	4.5	5	7	9.5	13	19	24	43	57	95	168	300	510	680

型号	DWJ41-40
压力等级	PN40
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	195	200	220	225	235	250	260	265	370	400	515	550	600	630	680
Do	130	130	130	130	150	150	180	180	200	200	400	450	450	500	500
重量(Kg)	4	4.5	5	8	10	13.5	20	25	45	60	98	171	340	580	780
