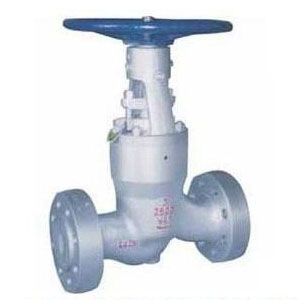

锻钢自密封截止阀[J41H/Y]
法兰端阀门设计结构和特性
法兰阀门吻合API 602，MSS-SP-118（可采用标准）和ANSI B16.34、B35352。检验与测试按API598，标志按MSS-Sp-25。
法兰自密封截止阀采用以下结构
☆全径或缩径
☆结构长度按ANSI B16.10
☆法兰尺寸按ANSI B16.5
☆压力自紧式阀盖
☆明杆支架型（OS&Y）
☆自定心压板压套式
☆团体上密封座
☆团体阀体法兰
☆对焊接端吻合ASME B16.25
☆RTJ阀体阀盖连接情势
☆螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧密封阀盖
法兰自密封截止阀900Lb-2500Lb
法兰自密封截止阀标准材质明细表
| 序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
| Type A105N | Type A182 F22 | Type A182 F304(L) | Type A182 F316(L) | ||
| 1 | 阀体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 阀瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 3 | 阀杆 | A182 F6a | A182 F304 | A182 F304(L) | A182 F316(L) |
| 4 | 密封座 | A105N | A182 F304 | A182 F304(L) | A182 F316(L) |
| 5 | 密封环 | A182 F304 | A182 F304(L) | F316(L) | |
| 6 | 阀盖 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 7 | 圆柱销 | A276 420 | A182 F304 | ||
| 8 | 垫圈 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 9 | 提拔螺母 | A194 2H | A194 4 | A194 8 | A193 B8M |
| 10 | 填料 | 不锈钢+柔性石墨 | |||
| 11 | 填料压套 | A276 410 | A182 F304 | ||
| 12 | 填料压板 | A105 | A182 F304 | ||
| 13 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 14 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 15 | 阀杆螺母 | A273 420 | |||
| 16 | 手轮 | A197 | |||
| 17 | 铭牌 | SS | |||
| 18 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 适用介质 | 水、蒸汽、油品等 | 水、蒸气、油品等 | 硝酸、醋酸等 | ||
| 适用温度 | -29°C～425°C | -29°C～550°C | -29°C～200°C | ||
※细致：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢
法兰自密封截止阀尺寸（mm)和重量（Kg）021-51697495
| NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | |
| L(RTJ) | 900～1500Lb | 216 | 229 | 254 | 279 | 305 | 368 |
| 2500Lb | 264 | 273 | 308 | 349 | 384 | 451 | |
| H（开） | 900～1500Lb | 318 | 318 | 318 | 398 | 408 | 524 |
| 2500Lb | 333 | 333 | 333 | 410 | 420 | 524 | |
| W | 160 | 160 | 180 | 200 | 250 | 280 | |
| 重量 | 900～1500Lb | 15.5 | 16.9 | 18.9 | 28.9 | 32.3 | 52.8 |
| 2500Lb | 18.0 | 20.5 | 23.0 | 36.1 | 45.0 | 81.5 | |
