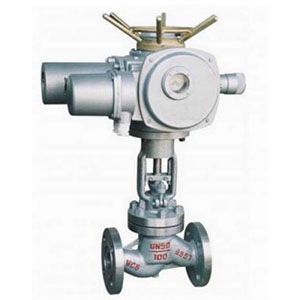

【产品名称：电动法兰截止阀】

【产品型号：J941H/Y 】

电动法兰截止阀产品简介：

电动截止阀由电动实行机构和截止阀两部分组成。阀体材料品种齐全，填料、垫片可根据现实工况或用户要求合理选配，能适用于各种压力、温度及介质工况。阀在管路中重要用来做切断、分配和改变介质的流动方向，一样平常不做调节使用，由于调节时不平衡力太大，对阀芯的冲蚀比较厉害。适用给排水、石化、冶金等压力较高的场合。

电动法兰截止阀工作原理：

电动截止阀倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，替换填料可在一直机情况下进行，方便快捷，不影响体系运行。配有多回转式电动装配，具有壳体小，重量轻，功能全，并可与长途电脑配套使用，也可按用户要求选配电动装配。电动截止阀适用于公称压力PN1．6～16MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。

电动法兰截止阀产品特点：

☆阀杆开启或关闭行程相对较短，具有特别很是可靠的切断动作。

☆全开状况，阀座与阀瓣密封面这间不再有接触，密封面机械磨损较少。

☆可以安装在管道的任何位置上，介质从下往上流。

☆不锈钢截止阀适用于各类腐蚀性介质的管道上，有优秀的防腐性和充足的强度。

☆合金钢截止阀适用于耐高温的蒸汽、油品管道上，具有耐高温特点。

电动法兰截止阀重要零件材料及重要用途

阀体	阀盖	阀瓣	密封圈	阀杆	填料	适用介质	适用温度 (≤℃)
WCB		WCB+D507MO	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCrl8Ni9Ti		0Crl8Ni9Ti+ Stellite12	Stellite6	lCrl8Ni9Ti	PTFE	硝酸类	200
ZGlCrl8Ni2Mo2Ti		CF8M+ Stellite12	lCrl8Ni2Mo2Ti	lCrl8Ni2Mo2Ti	PTFE	磷酸类、碱类、混酸	200
ZG00Crl7Nil4M02		CF3M+ Stellite12	Stel1ite6	316L	PTFE	磷酸类、尿素、甲铵液	200
ZGlCr5MO		ZGlCr5MO+ Stellite12	Stel1ite6	25Cr2Mo1VA	柔性石墨	水、油品、蒸汽	550

电动法兰截止阀重要形状尺寸、连接尺寸及质量

公称压力 PN(MPa)	公称通径 DN(mm)	标准值									参考值
公称压力 PN(MPa)	公称通径 DN(mm)	L	D	D1	n2	D6	b	f	f1	Z-φd	L1	H	质量(kg)
1．6	50	230	160	125	100		16	3		4-φ18	590	645	48
	65	290	180	145	120		18	3		4-φ18	590	690	60
	80	310	195	160	135		20	3		8-φ18	590	715	65
	100	350	215	180	155		20	3		8-φ18	590	770	71
	125	400	254	210	185		22	3		8-φ18	590	780	119
	150	480	280	240	210		24	3		8-φ23	590	810	210
	200	600	335	295	265		26	3		12-φ23	810	967	320
	250	622	405	355	320		30	3		12-φ25	810	1143	550
	300	698	460	410	375		30	4		12-φ25	830	1292	785
2.5	50	230	160	125	100		20	3		4-φ18	590	645	50
	65	290	180	145	120		22	3		8-φ18	590	690	65
	80	310	195	160	135		22	3		8-φ18	590	715	67
	100	350	230	190	160		24	3		8-φ23	590	770	73
	125	400	270	220	188		28	3		8-φ25	590	780	127
	150	480	300	250	218		30	3		8-φ25	810	810	215
	200	600	360	310	278		34	3		12-φ25	810	967	322
	250	622	425	370	332		36	3		12-φ30	830	1143	585
	300	698	485	430	390		40	4		16-φ30	830	1292	795
4．0	50	230	160	125	100	88	20	3	4	4-φ18	590	645	61
	65	290	180	145	120	110	22	3	4	8-φ18	590	690	75
	80	310	195	160	135	121	22	3	4	8-φ18	590	715	84
	100	350	230	190	160	150	24	3	4．5	8-φ23	590	770	101
	125	400	270	220	188	176	28	3	4．5	8-φ25	810	782	207
	150	480	300	250	218	204	30	3	4．5	8-φ25	810	875	226
	200	600	375	320	282	260	38	3	4．5	12-φ30	810	1160	399
6．4	50	300	175	135	105	88	26	3	4	4-φ23	590	710	64
	65	340	200	160	130	110	28	3	4	8-φ23	590	750	77
	80	380	210	170	140	121	30	3	4	8-φ23	590	785	86
	100	430	250	200	168	150	32	3	4．5	8-φ25	810	837	171
	125	500	295	240	202	176	36	3	4．5	8-φ30	810	1031	243
	150	550	340	280	240	204	38	3	4．5	8-φ34	830	1066	296
	200	650	405	345	300	260	44	3	4．5	12-φ34	830	1213	420
10．0	50	300	195	145	112	88	28	3	4	4-φ25	590	714	81
	65	340	220	170	138	110	32	3	4	8-φ25	590	734	102
	80	380	230	180	148	121	34	3	4	8-φ30	810	847	175
	100	430	265
