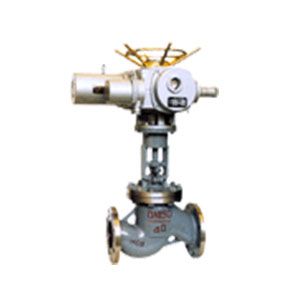

电动截止阀J941H适用于公称压力PN1．6～16MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动体例有手动、齿轮传动、电动、气动等。
结构特点
1、选材考究，吻合国内、皮毛关标准，结构合理，造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立（Stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
4、阀杆经调质及外观氮化处理，有优秀的抗腐蚀性和抗擦伤性。
5、可采用各种配管法兰标准及法兰密封面型式，知足各种工程必要及用户要求。
6、阀体材料品种齐全，填料、垫片可根据现实工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，替换填料可在一直机情况下进行，方便快捷，不影响体系运行。
8、配有DZW系列多回转式电动装配，具有壳体小，重量轻，功能全，并可与长途电脑配套使用，也可按用户要求选配电动装配。
重要性能规范
试验压力
| 公称压力 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | |
| 试验压力（MPa） | 壳体强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15 | 24 |
| 上密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11 | 18 | |
| 密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11 | 18 | |
使用范围
| 产品类型 | 适用介质 | 适用温度（℃） |
| J41HY-C型 J941HY-C型 | 水、蒸汽、油品 | ≤425℃ |
| ≤450℃ | ||
| J41W-P型 J941W-P型 | 硝酸类 | ≤2000℃ |
| J41W-R型 | 醋酸类 | ≤200℃ |
| J41Y-I型 J941Y-I型 | 水、蒸汽、油品 | ≤550℃ |
重要零件材料
| 产品类别 | 零件名称 | |||||||
| 阀体 阀盖 | 阀杆 | 阀瓣 | 密封面 | 阀杆螺母 | 填料 | 紧固件 | 手轮 | |
| J41HY-C型 J941HY-C型 | 25、WCB | 铬不锈钢 | 2Cr13 25 | H：不锈钢 Y：钴基硬 质合金刚 | 铝青铜 | 柔性 石墨 | 优质碳钢 | 可锻铸铁 |
| J41W-P型 J941W-P型 | 铬镍钛钢 | 铬镍钛钢 | 铬镍钛钢 | 铬镍钛钢 | 不锈钢 | |||
| J41W-R型 | 铬镍钼钛钢 | 铬镍钼钛钢 | 铬镍钼钛钢 | 铬镍钼钛钢 | 不锈钢 | |||
| J41Y-I型 J941Y-I型 | 铬钼钢 | 铬钼钢 | 钴基硬质 合金钢 | 钴基硬质合金钢 | 合金钢 | |||
重要尺寸及重量
| 公称通径DN（mm） | 重要形状尺寸和连接尺寸（mm） | 重量（kg） | ||
| L | H | Do | ||
| J41H-16Y | ||||
| 10 | 130 | 198 | 120 | 4.7 |
| 15 | 130 | 218 | 120 | 5.2 |
| 20 | 150 | 258 | 140 | 7.1 |
| 25 | 160 | 275 | 160 | 7.4 |
| 32 | 180 | 280 | 180 | 8.5 |
| 40 | 200 | 330 | 200 | 12.5 |
| 50 | 230 | 350 | 240 | 14 |
| 65 | 290 | 400 | 280 | 22.5 |
| 80 | 310 | 355 | 280 | 29 |
| 100 | 350 | 415 | 320 | 32.5 |
| 125 | 400 | 460 | 360 | 80 |
| 150 | 480 | 510 | 400 | 93.5 |
| 200 | 600 | 710 | 400 | 180 |
| 250 | 650 | 786 | 450 | 440 |
| 300 | 750 | 925 | 500 | 648 |
| 公称通径DN（mm） | 重要形状尺寸和连接尺寸（mm） | 电动装配 | 重量（Kg） | ||||
| L | H手 | H电 | Do手 | 手动 | 电动 | ||
| J41H-25 J941H-25YY | |||||||
| 10 | 130 | 198 | - | 120 | - | 4.9 | - |
| 15 | 130 | 218 | - | 120 | - | 5.4 | - |
| 20 | 150 | 258 | - | 140 | - | 7 | - |
| 25 | 160 | 275 | - | 160 | - | 7.4 | - |
| 32 | 180 | 280 | - | 180 | - | 8.5 | - |
| 40 | 200 | 330 | - | 200 | - | 12.5 | - |
| 50 | 230 | 350 | 645 | 240 | DZW10I | 16 | 50 |
| 65 | 290 | 355 | 690 | 280 | DZW10I | 25 | 62 |
| 80 | 310 | 400 | 715 | 280 | DZW15I | 30 | 67 |
| 100 | 350 | 415 | 770 | 320 | DZW20 | 34.5 | 73 |
| 125 | 400 | 460 | 780 | 360 | DZW30 | 89 | 127 |
| 150 | 480 | 510 | 875 | 400 | DZW45 | 98 | 215 |
| 200 | 600 | 710 | 967 | 400 | DZW60 | 180 | 322 |
| 250 | 650 | 786 | - | 450 | - | 446 | - |
| 300 | 750 | 925 | - | 500 | - | 654 | - |
