进口刀闸阀

【PZ43、ZP43刀闸阀概述】

刀闸阀，其使用范围从普通领域扩展到了更为广阔的各行各业，从矿山电厂的选煤、排矸、排渣，发展到了城市的污水

处理，从一般的工业管道发展到了食品、卫生、医药等专业管道系统。

【PZ43、ZP43刀闸阀安装及使用说明】

1. 刀型闸阀安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；

2. 各连接部位螺栓，要求均匀拧紧；

3. 检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；

4. 用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；

5. 用户在安装阀门时，必须预留阀门驱动的必要空间；

6. 驱动装置的接线须按线路图进行；

7. 刀闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。

【PZ43、ZP43刀闸阀维护说明】

1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。

2、双闸板闸阀应垂直安装（阀杆处于垂直位置, 手轮在顶部 ）。

3、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 ）。

4、带传动机构的闸阀，按产品使用说明的规定安装。

5、如果阀门经常开关使用, 每月至少润滑一次。

【PZ43、ZP43刀闸阀结构】

(1)阀体、(2)支架、(3)手轮：球墨铸铁

 (4)阀芯：不锈钢

(5)橡胶垫片

(6)四氟孔板

(7)填料：四氟密封圈

(8)压盖子：不锈钢

(9)丝杆、(10)阀杆螺母：不锈钢

(11)拼帽：35#

【PZ43、ZP43刀闸阀注意事项】

刀型闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，刀型闸阀只能作全开和全关，不能作调节和节流。闸

板有两个密封面，，通常为50，楔式刀型闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形

的闸板，以改善其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。刀型闸阀关闭时，密

封面可以只依靠介质压力来密封。大部分刀型闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀

座，以保证密封面的密封性。

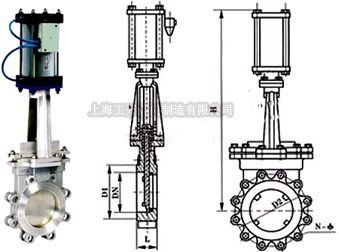

【PZ43、ZP43刀闸阀结构图】
