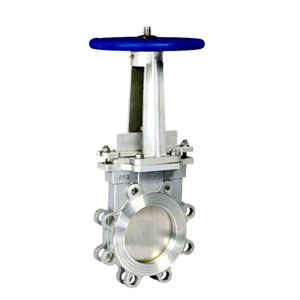

进口手动刀型闸阀

作者：valves 发布时间：2021-01-15 00:00:00点击：

格林巴赫托普，巴赫BACH进口泵阀品牌。

格林巴赫托普,专注于进口手动刀型闸阀制造商,,主要产品：水泵，阀门，水处理设备等系列产品的制造、销售、售后服务，进口手动刀型闸阀产品应用在化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水等领域。

产品详情

产品型号：PZ73H
产品口径：DN50-400
产品压力：0.6~10.0Mpa
产品材质：铸钢、不锈钢、合金钢等

概述：

结构特点：手动刀型闸阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，可在工作压力1.0MPa-2.5MPa，使用温度-29-650℃情况下正常工作。刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。本类阀门在管道中一般应当水平安装。

手动刀型闸阀的安装使用

1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；

2.各连接部位螺栓,要求均匀拧紧；

3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；

4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；

5.用户在安装阀门时，必须预留阀门驱动的必要空间；

6.驱动装置的接线须按线路图进行；

凸耳式刀闸阀应用规范:

1、设计制造按GB12235-59

2、结构长度按GB12221-89

3、法兰尺寸按JB/T79-94

4、阀门检查和试验按GB13927

主要零件材质

零件名称	阀体/阀盖	阀瓣	阀杆	阀杆螺母	填料	垫片
材料	CF8	F304	F304	QAL-4	PRFE	PRFE
材料	铜合金	F304	F304	QAL-4	PRFE	PRFE

3. 1.6MPa主要连接尺寸及重量

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
H	mm	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
W	mm	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900
重量	kg	5	6.5	7	13.5	16	32	45	60	80	107	134	268	449	663	750	1170

4. 2.5MPa主要连接尺寸及重量

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
H	mm	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
W	mm	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900
重量	kg	5	6.5	7	13.5	16	32	45	60	80	107	134	268	449	663	750	1170
