一、产品平行式双闸板闸阀的详细资料：

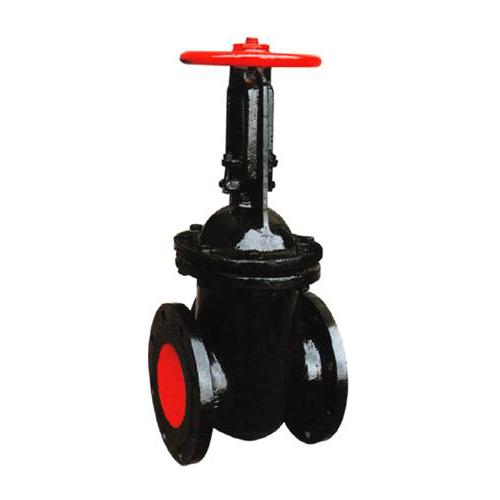

产品名称：平行式双闸板闸阀
产品特点：Z44T/W-10型平行式双闸板闸阀,平行式双闸板闸阀,双闸板闸阀本阀广泛适用于石油、化工、制药、电力等行业．在公称压力≤l,0MPa的蒸汽、水、油类等介质的管路上，作启闭用。
二、性能规范：
型号 | 公称压力（MPa） | 试验压力（MPa） | 工作温度（℃） | 适用介质 | |
强度（水） | 密封（水） | ||||
Z44T-10 | 1.0 | 1.5 | 1.1 | ≤120 | 蒸汽、水 |
Z44W-10 | ≤100 | 油品、煤气 | |||
三、主要零件材料：
零件名称 | 材料 | |
Z44T-110 | Z44W-10 | |
阀体、阀盖、阀轮 | 灰铸铁 | 灰铸铁 |
阀板 | 灰铸铁+黄钢 | 灰铸铁 |
阀杆 | 碳钢 | 碳钢 |
丁楔 | 铸钢 | 铸钢 |
阀杆螺母 | 青钢 | 青钢 |
四、平行式双闸板闸阀外形尺寸和连接尺寸：
型号 | 公称通径DN（mm） | 尺寸 | 重量（kg） | |||||||
L | D | D1 | D2 | b-f | Z-Φd | H | Do | |||
Z44T-10 | 40 | 165 | 145 | 145 | 85 | 18-3 | 4-18 | 240 | 135 | 16.5 |
50 | 180 | 160 | 160 | 100 | 20-3 | 4-18 | 260 | 180 | 20 | |
65 | 195 | 180 | 180 | 120 | 20-3 | 4-18 | 300 | 180 | 25.5 | |
80 | 210 | 195 | 195 | 135 | 22-3 | 4-18 | 345 | 200 | 31 | |
100 | 230 | 215 | 215 | 155 | 22-3 | 8-18 | 395 | 200 | 47 | |
125 | 255 | 245 | 245 | 185 | 24-3 | 8-18 | 478 | 240 | 64 | |
150 | 280 | 280 | 280 | 210 | 24-3 | 8-23 | 558 | 240 | 100 | |
200 | 330 | 335 | 335 | 265 | 26-3 | 8-23 | 720 | 320 | 144 | |
250 | 380 | 390 | 390 | 320 | 28-3 | 12-23 | 845 | 320 | - | |
300 | 420 | 440 | 440 | 368 | 28-4 | 12-23 | 990 | 400 | - | |
350 | 450 | 500 | 500 | 428 | 30-3 | 16-23 | 1100 | 400 | - | |
400 | 480 | 565 | 565 | 482 | 32-3 | 16-25 | 1200 | 500 | - | |
450 | 510 | 615 | 615 | 532 | 32-3 | 20-25 | 1300 | 500 | - | |
500 | 540 | 670 | 670 | 585 | 34-3 | 20-25 | 1500 | 500 | - | |
