进口高压自密封闸阀

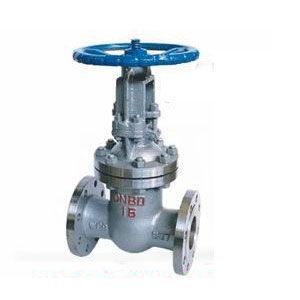

Z40Y高压自密封闸阀               Z61Y高压自密封闸阀
●手轮采用可锻铸铁铸造，造型配合手握，适当增长摩擦力，方便开启。也可选择冲击式手轮。
●阀杆螺母采用高镍球铁，“T”形螺纹与阀杆配合传递力矩。
●阀盖上设有推力球轴承及油杯，可定期增补固体润滑油，削减启闭力矩，保持轻松启闭。填料压盖和压套分体设计，保证阀杆的同心度。
●合理的填料函设计，采用编结石墨、柔性石墨填料加中心填料套的组合，确保阀门无外走漏，吻合环保要求。
●阀门的阀体与阀盖的连接采用压力自紧密封结构，楔形密封环与四开环组合，压力越高密封越可靠。
●阀杆头部团体锻造，与阀瓣通过“T”型槽连接，保证强度。
●阀座采用焊接结构，密封面堆焊硬质合金，保证长时间工作安全可靠。
●闸板采用锻钢、弹性闸板，在高压力工况下具有肯定的弹性补偿。使密封更加可靠。
轻松地扭矩传递结构
　　手轮或冲击手轮通过阀杆螺母将扭矩传递至阀杆上，阀杆采用A182F6(1Cr13)锻造并调质处理，硬度达到HB220～250。为了削减力在传递过程中的损耗，阀杆螺母选用高镍球铁A439GR.D2或铜合金(高镍球铁具有肯定的自润滑性)，硬度比阀杆小HB50左右。
　　 大口径、高压力阀门可在阀杆螺母上下加上推力轴承，同时设有油杯结构，可定期加入固体油脂，保持润滑，使阀门始终具有较轻的扭矩。
自紧压力密封结构
　　阀门填料选用柔性石墨、编结石墨和中心填料套的组合，既具有优秀的密封性能又有肯定的强度，确保阀门没有外漏，吻合环保要求。
　　 阀门阀体与阀盖的连接采用压力自紧密封结构，楔形带槽的密封环（软钢或不锈钢）与四开环组合；阀体响应部位堆焊硬质和紧，迫使密封环在高压下变形实现可靠密封，压力越高密封越可靠。
团体锻造的阀杆头部
　　压力自紧密封闸阀，适用于高温、高压的工况，因为介质温度不稳固，可能造成肯定的温差，闸板容易产生卡紧征象，团体锻造的阀杆头部抗拉强度高，在闸板卡紧时加大拉力不会使阀杆头部断裂，造成闸板陷入阀体无法运作的后果。
团体锻造弹性闸板、焊接阀座
　　闸板采用团体锻造而成，通过机械加工，形成结构独特的弹性闸板，该闸板强度好，并有肯定的弹性，在较为复杂的工况下具有其明显的上风。闸板对焊硬质和紧，在阀门出厂前密封面都留有肯定的磨损余量，使用一段时间后密封面磨损，闸板天然下滑但仍能与阀座密封面完全接触，保证阀门的正常使用。
　　 阀座采用焊接情势，选用适合的电焊条或焊丝，通过对其进行焊前、焊后热处理，直接焊接在阀体上，可实现阀座的可替换性。
设计与制造标准：
●设计与制造：API600　API6D　GB12234
●法兰尺寸：ANSIB16.5　JB/T79　GB9113
●压力温度：ANSIB16.34　JB/T74　GB9131
●结构长度：ANSIB16.10　GB12221
●对焊连接尺寸：---
●检验与试验：API598　JB/T9092　GB13927
Z40Y高压自密封闸阀安装尺寸及重量：

Z61Y高压自密封闸阀安装尺寸及重量：
