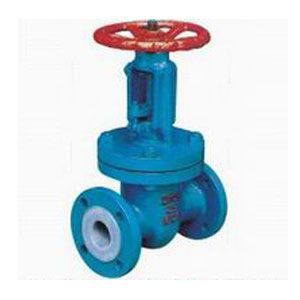

Z41F46 型 PN16、PN25 氟塑料衬里楔式闸阀：手动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为聚四氟乙烯，公称压力 PN16~PN25，阀体材料为灰铸铁衬氟塑料的闸阀。

产品性能参数

Z41F46 型 PN16、PN25 氟塑料衬里楔式闸阀重要性能参数

型号	PN	工作压力/MPa	适用温度/℃	适用介质
Z41F46-16	16	1.6	≤150	腐蚀性介质
Z41F46-16C	16	1.6
Z41F46-25	25	2.5

产品零部件材料
Z41F46 型 PN16、PN25 氟塑料衬里楔式闸阀零部件材料

产品形状及结构尺寸
Z41F46 型 PN16 氟塑料衬里楔式闸阀重要形状及结构尺寸（mm）

DN	L	D	D1	D2	b	z×Φd	H	H1	D0	重量/kg
40	240	145	110	85	16	4×Φ18	320	370	200	15
50	250	160	125	100	16	4×Φ18	350	405	200	20
65	270	180	145	120	18	4×Φ18	400	470	280	30
80	280	195	160	135	20	8×Φ18	460	560	280	38
100	300	215	180	155	20	8×Φ18	515	625	320	45
125	325	245	210	185	22	8×Φ18	570	690	360	70
150	350	280	240	210	24	8×Φ23	640	790	400	90
200	400	335	295	265	26	12×Φ23	700	910	450	150

Z41F46 型 PN25 氟塑料衬里楔式闸阀重要形状及结构尺寸（mm）

DN	L	D	D1	D2	b	z×Φd	H	H1	D0	重量/kg
40	240	145	110	85	16	4×Φ18	320	370	200	15
50	250	160	125	100	16	4×Φ18	350	405	200	20
65	270	180	145	120	18	4×Φ18	400	470	280	30
80	280	195	160	135	20	8×Φ18	460	560	280	38
100	300	215	180	155	20	8×Φ18	515	625	320	48
125	325	245	210	185	22	8×Φ18	570	690	360	76
150	350	280	240	210	24	8×Φ23	640	790	400	100
200	400	335	295	265	26	12×Φ23	700	910	450	165
