进口美标闸阀_上海沪贡阀门制造有限公司（2021版）

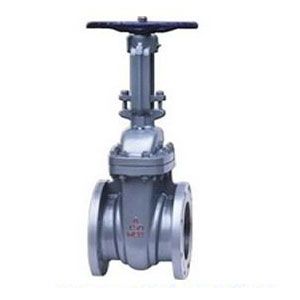

一、Z40H美标闸阀产品概述：
Z40H美标闸阀适用于 ANSI Class150~2500、PN20~42、JIS10~20K，工作温度 -29~425℃（碳钢）及 -40~500℃（不锈钢）的名种管路上，用于截断或接通管路中的介质。通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。
二、Z40H美标闸阀--产品特点
①产品设计制造吻合国外先辈标准要求，密封可靠，性能精良。
②结构设计紧凑合理，造型美观。
③采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。
④阀体材料品种齐全，填料、垫片根据现实工况或用户要求合理选配，可适用于各种压力、温度及介质工况
⑤采用国内外多种配管法兰标准及法兰密封面型式，知足各种工程必要及用户要求。
三、Z40H美标闸阀--实行标准

设计与制造	结构长度	法兰尺寸	对焊连接尺寸	压力温度等级	试验与检验
AP1 600	ANS1B16.10	ANS1B16.5a	ANS1B16.25	ANS1B16.34	AP1598

四、Z40H美标闸阀--压力试验

公称压力	强度试验		水密封试验		气密封试验
公称压力	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.1	450	2.2	315	0.5～0.7	60～100
300	7.8	1125	5.6	815
600	15.3	2225	11.2	1630
900	23.1	3350	16.8	2440
1500	38.4	5575	28.1	4080
2500	64.6	9367	47.4	6873

五、Z40H美标闸阀--重要零件材料及性能

壳体	ASTM A216WCB								ASTMA351 CF8
闸板	WCB			CF8		CF8M		Monel	ASTMA351 CF8
阀杆	F6a			F304		F316		Monel	F304
闸板密封面	13Cr	13Cr	STL	304	STL	316	STL	Monel	304	304	STL
阀座密封面	13Cr	STL	STL	304	STL	316	STL	Monel	304	STL	STL
壳体	ASTM A351 CF3					ADTM A351 CF8M			ASTM A351 CF8
闸板	ASTM A351 CF3					ADTM A351 CF8M			ASTM A351 CF8
阀杆	F304L					F316			F316L
闸板密封面	304L			304L	STL	316	316	STL	316L	316L	STL
阀座密封面	304L			STL	STL	316	STL	STL	316L	STL	STL

六、ANS1 Class150~ANS1 Class300重要形状尺寸

ANS1 Class150
NPS		2	21/2	3	4	6	8	10	12	14	16	18	20	24	26	28	30	32	36	40	42
L	RF	178	191	203	29	267	292	330	356	381	406	432	457	508	559	610	610	660	711	762	787
L	BW	216	241	283	305	403	419	457	502	572	610	660	711	813	864	914	914	965	1016	1067	1118
手动	H1	400	490	510	585	775	955	1160	1375	1570	1765	1980	-	-	-	-	-	-	-	-	-
手动	Do	200	200	250	300	350	350	400	450	500	600	700	-	-	-	-	-	-	-	-	-
伞齿轮	H2	-	-	-	-	-	-	-	-	1668	1920	2115	2215	2600	2908	3046	3136	3293	3726	4060	4229
电动	H3	-	-	-	-	-	-	-	-	1668	1920	2115	2215	2600	2908	3046	3136	3293	3726	4060	4229
ANS1 Class300
NPS		2	21/2	3	4	6	8	10	12	14	16	18	20	24	26	28	30	32	36	40	42
L	RF	216	241	283	305	406	419	457	502	762	838	914	991	1143	1245	1346	1697	1524	1727	-	-
L	BW	216	241	283	305	406	419	457	502	762	838	914	991	1143	1245	1346	1697	1524	1727	-	-
手动	H1	470	525	535	635	805	1025	1230	1460	1645	-	1840	-	-	-	-	-	-	-	-	-
手动	Do	200	200	300	300	350	400	450	500	600	-	600	-	-	-	-	-	-	-	-	-
伞齿轮	H2	-	-	-	-	-	-	-	-	-	-	1935	2155	2572	2908	3100	3135	3293	-	-	-
电动	H3	-	-	-	-	-	-	-	-	-	-	1935	2155	2572	2908	3100	3135	3293	3754	4120	4530

七、ANS1 Class600重要形状尺寸

ANS1 Class600
NPS		2	21/2	3	4	6	8	10	12	14	16	18	20	24	26	28	30
L	RF	292	330	356	432	559	660	787	838	889	990	1092	1194	1397	1448	1549	1651
L	BW	292	330	356	432	559	660	787	838	889	990	1092	1194	1397	1448	1549	1651
手动	H1	474	530	547	703	913	1077	1276	1499	-	-	-	-	-	-	-	-
手动	Do	250	250	300	350	450	500	600	680	-	-	-	-	-	-	-	-
伞齿轮	H2	-	-	-	-	-	-	-	1470	16250	2089	2211	2616	2921	2960	3050	3112
电动	H3	-	-	-	-	-	-	-	1470	16250	2089	2211	2616	2921	2960	3050	3112

八、ANS1 Class900重要形状尺寸

ANS1 Class900
NPS		2	21/2	3	4	6	8	12	14	16	18	20	24
L	RF	368	419	381	457	610	737	965	1029	1130	1217	1321	1549
L	BW	368	419	381	457	610	737	-	-	-	-	-	-
手动	H1	620	705	695	825	1065	1318	-	-	-	-	-	-
手动	Do	300	350	350	400	500	600	-	-	-	-	-	-
伞齿轮	H2	-	-	-	-	800	940	1691	1877	2143	2310	2750	3150
电动	H3	-	-	-	-	800	940	1691	1877	2143	2310	2750	3150

九、ANS1 Class1500重要形状尺寸

ANS1 Class1500
NPS		2	3	4	6	8	10	12	14	16	18	20	24
L	RF	371	473	549	-	-	-	-	-	-	-	-	-
L	BW	-	-	-	-	-	-	-	-	-	-	-	-
手动	H1	614	705	927	1191	1524	1854	2184	2216	-	-	-	-
手动	Do	-	-	-	-	-	-	-	-	-	-	-	-
伞齿轮	H2	-	-	-	1191	1524	1854	2184	-	-	-	-	-
电动	H3	-	-	-	1191	1524	1854	2184	2216	2316	2620	2840	3310

十、ANS1 Class2500重要形状尺寸

ANS1 Class2500
NPS		2	3	4	6	8	10	12
L	RF	451	578	673	914	1022	1270	1422
L	BW	451	578	673	914	1022	1270	1422
手动	H1	630	890	-	-	-	-	-
手动	Do	-	-	-	-	-	-	-
伞齿轮	H2	-	-	-	-	-	-	-
电动	H3	-	-	191	1347	1445	1692	1914
