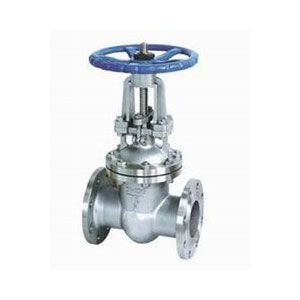

水封闸阀结构特点及用途：
1、采用中法兰螺栓连接，支管两端为法兰连接或对焊连接。
2、填料函设计成水密封结构，接入0.6～1.6Mpa水填料，摩擦力小，密封好，能使体系与大气隔离，保证优秀的气密性。
3、启闭件采用双闸板双向弹性密封，启闭轻松，密封可靠，性能优秀。
4、阀杆经调质及外观氮化处理，有优秀的抗腐蚀性，抗擦伤性和耐磨性。
5、结构简单，紧凑合理，检修方便，使用寿命长，造型美观。
6、阀门工作必须在全开或全关位置，不可做调节阀用。
水封闸阀重要性能规范 Chief property and specification
| 试验压力 Test pressure | 公称压力PN/MPa | |||||
| 1.0 | 1.6 | 2.5 | 4.O | 6.4 | 1O.0 | |
| 壳体强度试验 Shell Strength test | 1.5 | 2.4 | 3.8 | 6.O | 9.6 | 15.0 |
| 密封试验 Seal test | 1.1 | 1.8 | 2.8 | 4.4 | 7.0 | 11.O |
| 上密封试验 Back seal test | 1.1 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 |
| 气密封试验 Leak- proofness test | 0.5～O.7 | |||||
水封闸阀使用范围 Scope of use
| 产品类别 Product classification | 适用温度/℃ Working temperature | 适用介质 Suitable medium |
| 碳钢型(C) Carbon steel | ≤425 | 水、蒸汽、油品、非腐蚀性气体 Water，Stem，oilgoods non-corrosive gas |
| 合金钢(I) Alloy steel | ≤540 |
水封闸阀重要零件材料 Material for Main Parts
| 产品类型 Product type | 零件名称 Part name | |||||
| 阀体、阀盖、支架 B0dy，BOnnet，Yoke | 阀杆 Valve rod | 闸板、阀瓣、密封面 Walge gate Disc Sealface | 阀座密封面 Seatring seal face | 阀杆螺母 Yoke nut | 填料 Packing | |
| 碳钢型(C) Carbon steel | WCB 25 | 1Crl3 或2Crl3 | Crl3型不锈钢或硬质合金 Sainlesssteelor carbidealloy | 不锈钢 Stainlesssteel | 铝青铜 Albronze | 柔性石墨 F18xible graphite |
| 合金钢(I) Alloy steel | WC6 Cr5M01 | 38CrMoAlA 20CrlM01VA | 钴基合金 | 硬质合金 Carbide alloy | ||
