进口美标波纹管闸阀

作者:valves 发布时间:2021-01-15 00:00:00点击:

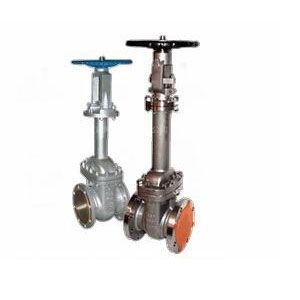

进口美标波纹管闸阀
格林巴赫托普,巴赫BACH进口泵阀品牌。
格林巴赫托普,专注于进口美标波纹管闸阀制造商,,主要产品:水泵,阀门,水处理设备等系列产品的制造、销售、售后服务,进口美标波纹管闸阀产品应用在化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水等领域。

产品详情

产品介绍:

美标波纹管闸阀适用于Class150~900、PN1.0~6.0MPa,工作温度-29~425℃(碳钢)、-29~500℃(不锈钢)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,波纹管闸阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。


应用范围:

波纹管闸阀分外适用于易燃、易爆、有毒及贵重介质的管路。


结构特点:

波纹管闸阀的阀杆采用波纹管及填料双重密封结构,确保阀杆处的无走漏密封,分外适用于易燃、易爆、有毒及贵重介质的管路。

波纹管采用不锈钢或Inconel材料制造,波纹管密封结构设计合理,耐委靡,使用寿命长。



标准规范:

结构长度标准:GB/T 12221-2005

连接法兰标准:GB/T 9113

压力温度等级:GB/T 12224-2005

试验检验标准:GB/T 13927-2008


零件材料与工况:


序号名称材质
1阀体ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
2阀板ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
3阀杆ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
4垫片柔性石墨+不锈钢
5双头螺栓ASTM 193-B7、A320-B8、A193-B8M
6六角螺母ASTM A194-2H、A194-8、A194-8M
7阀盖ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
8波纹管组件ASTM A182-F304、F316、F321、F304L、F316L
9填料柔性石墨
10填料压盖ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
11支架ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
12阀杆螺母铜合金
13手轮ASTM A536 Gr.60-40-18、A216-WCB

重要尺寸及重量:

型号WZ41-150LB
压力等级150LB
口径mm1520253240506580100125150200250300350
in1/23/4111/411/2221/234568101214
L108117127140165178190203229254267292330356381
H200210250260290370398440490530580670760850950
W120140140180200220260280300340400450450500500
重量(kg)8910152230425570100140180250350450


型号WZ41-300LB
压力等级300LB
口径mm1520253240506580100125150200250300350
in1/23/4111/411/2221/234568101214
L140152165178190216241283305381403419457502762
H300210250260290370398440490530580670760850980
W120140140180200220260280300340400450450500500
重量(kg)91012182538537088125175225310440560


型号WZ41-600LB
压力等级600LB
口径mm1520253240506580100125150200250300350
in1/23/4111/411/2221/234568101214
L165190216229241292330356432508559660787838889
H200210250260290370398440490530580670760850980
W120140140180200220260280300340400450450500500
重量(kg)1113162432507090105165230300400570730

声明:本产品介绍中所有文字、数据、图片考虑到使用工况条件不同,难免会产生误差、不恰当或是有不充分的描述,故均适用于参考,同一种产品在不同的场合与工况有不同的搭配,如果您对本文中所提供的产品内容有任何疑问,如果您是非专业人士,欢迎您向本公司来电咨询,请您联系我们,我们将竭诚为您服务!
技术QQ;2412941573
销售电话 :13917052988 (微信同号)。
