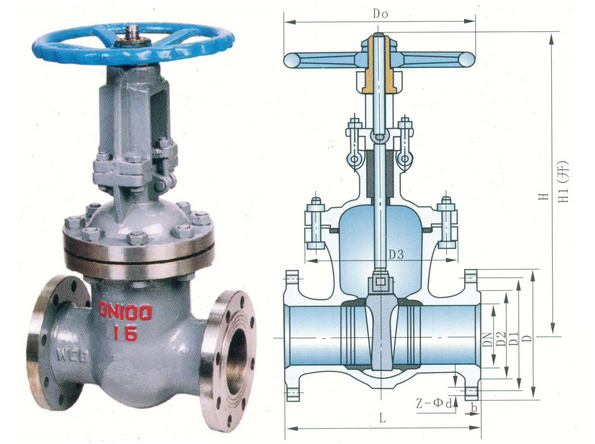

进口型~中压法兰闸阀

Z41H型PN16~PN100中压法兰闸阀启闭件是闸板,闸板的活动方向与流体方向相垂直,闸阀只能作全开和全关, 不能作调节和节流。 闸阀具有流体阻力小,密封面受介质冲刷和侵蚀小。启闭较省力.介质流向不受限定.不扰流、不降低压力.形体简单.结构长度短.制造工艺性好.适用范围广等好处。

铸钢法兰闸阀的种类，按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀，楔式闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。

铸钢闸阀操作体例有：手动、齿轮传动、电动、气动等。

铸钢闸阀应用范围：

铸钢法兰闸阀适用于公称压力PN1.6～6.4MPa,工作温度-29～600℃的石油、化工、药类、化肥、电力行业等各种工况的管路上，切断或接通管路介质，不能作调节和节流。适用介质为：水、油品、蒸气、酸性介质等。

铸钢闸阀结构特点与上风：

闸阀的结构设计合理，密封可靠，通道流畅，流阻系数小。

闸板、阀座密封面用铁基合金堆焊或司太立钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。

采用楔式弹性闸板或钢性楔式单闸板结构，中大口径设置滚动轴承，开关天真，启闭轻松。

阀杆经调质及外观氮化处理，有优秀的抗腐蚀性，抗擦伤性和耐磨性。

可采用各种配管法兰标准及法兰密封面型式，知足各种工程必要及用户要求。

阀体材料品种齐全，填料、垫片可根据现实工况或用户要求合理选配，能适用于各种压力、温度及介质工况。

闸阀的安装与维护应细致以下事项：

手轮、手柄及传动机构均不许可作起吊用，并严禁碰撞。

双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 ）。

带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 ）。

带传动机构的闸阀，按产品使用说明书的规定安装。

假如阀门经常开关使用 , 每月至少润滑一次。

铸钢闸阀的安装使用

1.安装前须检查阀门内腔和密封面等部位，不许可有污物或砂粒附着；

2.各连接部位螺栓，要求均匀拧紧；

3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启天真；

4.用户在安装阀门前，必须校对阀门型号，连接尺寸及细致介质流向，保证与阀门要求同等性；

5.用户在安装阀门时，必须预留阀门驱动的需要空间；

6.驱动装配的接线须按线路图进行；

7.闸阀产品必须定期保养，不得随意碰撞及挤压，以免影响密封。

铸钢法兰闸阀标准规范：

设计制造标准：GB/T 12234-2007

结构长度标准：GB/T 12221-2005

连接法兰标准：GB/T 9113

压力温度等级：GB/T 12224-2005

试验检验标准：GB/T 13927-2008

铸钢法兰闸阀-性能规范

铸钢法兰闸阀-重要零件材质

铸钢法兰闸阀-1.6MPa重要连接尺寸

铸钢法兰闸阀-2.5MPa重要连接尺寸

铸钢法兰闸阀-4.0MPa重要连接尺寸

铸钢法兰闸阀-6.4MPa重要连接尺寸

铸钢法兰闸阀-10.0MPa重要连接尺寸

铸钢闸阀-16.0MPa重要连接尺寸
