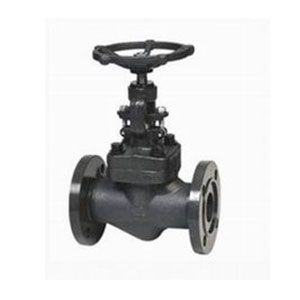

一、产品概述:
锻钢闸阀有三种阀盖设计，第一种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接.
二、标准材质细表 :
| 序号 | 零件名称 | CStoASTM | AStoASTM | SStoASTM | ||
| A105 | F22 | F304(L) | F316(L) | |||
| 1 | 阀体 | A105 | A182F22 | A182F304(L) | A182F316(L) | |
| 2 | 阀座 | A276420 | A276304 | A276304(L) | A276316(L) | |
| 3 | 闸板 | A182F430&410 | A182F304 | A182F304(L) | A182F316(L) | |
| 4 | 阀杆 | A182F6 | A182F304 | A182F304(L) | A182F316(L) | |
| 5 | 垫片 | 316夹柔性石墨 | 316夹PTFE | |||
| 6 | 阀盖 | A105 | A276f304 | A276F304(L) | A276F316(L) | |
| 7 | 螺栓 | A193B7 | A193B16 | A193B8 | A193B8M | |
| 8 | 销钉 | A276420 | A276 304 | |||
| 9 | 填料压套 | A276410 | A182F304(L) | A182F316(L) | ||
| 10 | 活节螺栓 | A193B7 | A193B16 | A193B8 | A193B8M | |
| 11 | 填料压板 | A105 | A182F11 | A182F304(L) | A182F316(L) | |
| 12 | 螺母 | A1942H | A1944 | A1948 | A1948M | |
| 13 | 阀杆螺母 | A276420 | ||||
| 14 | 锁紧螺母 | A1942H | A1944 | A1948 | A1948M | |
| 15 | 铭牌 | SS | ||||
| 16 | 手轮 | A197 | ||||
| 17 | 垫片 | A473431 | ||||
| 18 | 填料 | 柔性石墨 | PTFE | |||
| 适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | |||
| 适用温度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | |||
细致:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
三、重要形状连接尺寸：
| NPS | 缩径 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
| 全径 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | ||
| L | 79 | 79 | 92 | 111 | 120 | 120 | 140 | 178 | |
| H(开) | 158 | 158 | 169 | 197 | 236 | 246 | 283 | 330 | |
| W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
| 重量 | 螺栓式 | 2.1 | 2.0 | 2.3 | 4.3 | 5.9 | 6.9 | 11.1 | 15.2 |
| 焊接式 | 1.8 | 1.7 | 2.0 | 3.8 | 5.1 | 6.1 | 10.2 | 14.2 | |
