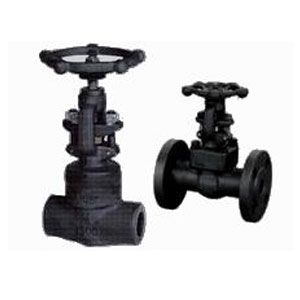

进口~法兰丝扣锻钢闸阀

Z11Y~Z41Y法兰，丝扣锻钢闸阀团体法兰端阀门有三种阀盖设计，第一种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。

团体法兰端阀门结构设计可用在闸阀、截止阀、立升式止回阀和旋启式止回阀。

一、闸阀的结构设计和规范：

锻钢闸阀制造按API 602,BS5352,ANSI B16.34.

试验与验收按API 598,标识按照MSS SP-25.

二、结构型式如下：

1.全通径或缩径

2.结构长度按ANSI/ASME B16.10

3.法兰按ANSI/ASME B16.5

4.自密封阀盖

5.明杆带支架

6.两端主动调整的填料压套；

7.本体倒密封

8.团体阀体法兰

9.对焊端按ANSI/ASME B16.25

10.环连接阀体阀盖垫片

11.用缠绕式垫片的螺栓型阀盖、螺纹密封、焊接型阀盖，或自密封阀盖

材料表：

注：可按要求采用其他材料　　　　Note:Other materials are available upon request.
CS=碳钢 AS=合金钢 SS=不锈钢 　　CS=Carbon Steel;AS=Alloy Steel;SS=Stainless Steel;

四、尺寸和重量表　Dimensions(mm)and Weights(Kg)
