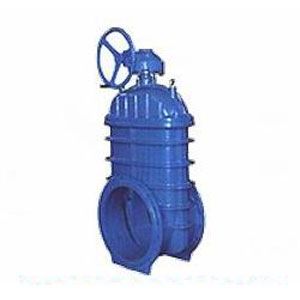

产品名称：Z545X大口径弹性座封闸阀
产品规格：DN50-1200
产品特征：型号：Z545X
Z545X大口径弹性座封闸阀细致介绍：
■ 产品概述 公称压力：1.0～2.5MPa 工作温度：0～80℃ 法兰标准：GB/T 17241.6GB9113
公称通经：50～1200mm 适用介质：水、油、气等 试验标准：GB13927AP1598
Z545X大口径弹性座封闸阀重要用途
大口径闸阀采用最优质的球墨铸铁或碳钢铸造而成，具有强度高、重量轻，几何尺寸正确的特点，闸板具有互换的功能，加装螺旋伞齿轮省力机构，一人可特别很是轻松自若地开关，也可根据用户的要求加装开闭指示柱，或电动、气动实行机构。密封、防锈功能极佳，安全可靠，使用寿命长。可立式卧式安装，广泛用于给排水体系、污水处理体系、市政建设及矿山、治金、电厂等行业。
重要零件的材料说明：
Z545X大口径弹性座封闸阀的细致资料：
产品名称：暗杆弹性座封闸阀
产品特点：暗杆弹性座封闸阀，行使闸阀团体包胶产生变形补偿作用达到优秀的密封结果，战胜了一样平常闸阀密封不良、漏水和生锈的征象，更有用有节约安装空间。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺]、电力、船舶、冶金、能源体系等流体管线上作为调节和截流装配使用。暗杆弹性座封闸阀价格,暗杆弹性座封闸阀报价,暗杆弹性座封闸阀厂家。
Z545X大口径弹性座封闸阀重要零部件材料：
| NO | 零件名称 | 材质 |
| 1 | 阀体 | 灰铸铁、球墨铸铁、铸钢 |
| 2 | 闸板 | 球墨铁铁外覆三元乙丙或丁腈橡胶 |
| 3 | 内六角螺栓 | 碳化处理 |
| 4 | 密封圈 | 丁腈橡胶、三元乙丙 |
| 5 | 阀盖 | 灰铸铁、球墨铸铁、铸钢 |
| 6 | 阀杆 | 不锈钢 |
| 7 | “O”形密封圈 | 丁睛橡胶、三元乙丙 |
| 8 | 止推轴承 | 锡青钢 |
| 9 | 螺栓 | 不锈钢 |
| 10 | 压盖 | 球墨铸铁、铸钢 |
| 11 | 防尘罩 | 丁腈橡胶 |
| 12 | 手轮（传动帽） | 铸铁 |
Z545X大口径弹性座封闸阀重要技术参数：
公称压力：1.0～2.5MPa
公称通径：50～400mm
工作温度：0～120℃
适用介质：水、油、气等
法兰标准：GB/T17241.6GB9113
试验标准：GB13927API598
Z545X大口径弹性座封闸阀暗杆弹性座封闸阀重要连接外型尺寸：
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| Hmin（全关） | 313 | 332 | 372 | 424 | 497 | 562 | 680 | 837 | 948 | 1010 | 1220 | 1280 | 1480 | 1665 |
| Hmax（全开） | 355 | 375 | 415 | 476 | 540 | 600 | 720 | 875 | 990 | 1050 | 1245 | 1310 | 1560 | 1750 |
