进口~~高压对焊闸阀

作者：valves 发布时间：2021-01-15 00:00:00点击：

格林巴赫托普，巴赫BACH进口泵阀品牌。

格林巴赫托普,专注于进口~~高压对焊闸阀制造商,,主要产品：水泵，阀门，水处理设备等系列产品的制造、销售、售后服务，进口~~高压对焊闸阀产品应用在化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水等领域。

产品详情

产品概述：

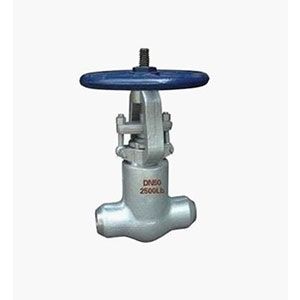

Z60Y/Z61Y/Z62Y高压对焊闸阀我厂在广泛调研基础上，应广大用户要求自力开发而成的具有自力知识产权产品。可广泛替换原Z41H系列闸阀。具有启闭迅捷、密封可靠、寿命长、重量轻、铸件工艺性好以及安装不需法兰、管件、垫片，并削减两个走漏点等一系列好处，可最大限度地知足各类用户的节能降耗、降本增盈及环保要求。

重要性能规范：

压力 /MPa	试验压力 /MPa		代号	壳体材料
	强度	密封		C	P		R		V(I)
1.6	2.4	1.76	材料	25或WCB	CF8 304	CF3 304L	CF8M 316	CF3M 316L	WC6	WC9
2.5	3.8	2.75
			工作温度	425℃	200℃		200℃		552℃	593℃
4.O	6.	4.4
6.4	9.6	7.4	适用介质	水、汽、油品等	硝酸等腐蚀性介质	强氧化性介质	醋酸等	尿素等	水汽、油品等
10	15	11

重要尺寸：

公称通径 DN(mm)	PN16,25				PN40				PN64,100
公称通径 DN(mm)	D	L	H	Do	D	L	H	Do	D	L	H	Do
50	76	250	355	240	79	250	370	280	79	250	371	280
65	89	265	378	240	90	280	398	280	90	280	293	280
80	110	280	430	280	110	310	456	320	110	310	456	320
100	129	300	500	320	135	350	552	360	138	350	552	360
125	153	325	580	360	164	400	628	400	168	400	628	400
150	189	350	650	360	190	450	709	400	195	450	709	400
200	245	400	736	400	248	550	838	400	260	550	858	450
250	285	450	818	400	290	650	957	450	313	650	1015	560
300	350	500	1080	450	350	750	1118	500	364	750	1330	600
350	410	550	1197	500	410	850	1567	500	422	850	1589	600
400	460	600	1332	600	460	950	1778	500	474	950	1778	600
500	570	700	1500		570	1150	2050	500	576	1150	2050	600
