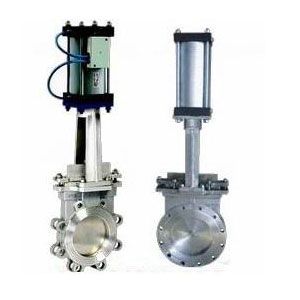

气动刀型闸阀
【PZ673H/Y气动刀型闸阀产品说明】
气动刀型闸阀、PZ673F、PZ673Y 气动刀型闸阀（刀闸阀）：气动驱动、对夹式连接、明杆平行式刚性单闸板，阀座密封面为硬质合金与聚四氟乙烯，公称压力 PN10~16，阀体材料为碳素钢（PZ673H-10C~16C）、不锈钢（PZ673F-10P~16P PZ673Y-10P~16P），具有排渣功能的的闸阀。
气动刀型闸阀安装维护：
1 气动刀型闸阀、PZ673F、PZ1.安装前须检查阀门腔内和密封面等部位，不许可有污物或砂粒附着；
2.各连接部位螺栓,要求均匀拧紧；
3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启天真；
4.用户在安装阀门前，必须校对阀门型号，连接尺寸及细致介质流向，保证与阀门要求同等性；
5.用户在安装阀门时，必须预留阀门驱动的需要空间；
6.驱动装配的接线须按线路图进行；
7.气动刀型闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封673Y 气动刀型闸阀通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和旌旗灯号输出，也可以完成延续动作的主动控制。用户可根据现实必要进行选择。公称通径 DN50~DN800，工作压力 1.0~1.6MPa。产品广泛用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门，分外适合于造纸行业在管道上作调节和节流使用。
【PZ673H/Y气动刀型闸阀产品零部件材料】
PZ673H、PZ673F、PZ673Y 型气动刀型闸阀（刀闸阀）零部件材料 型号 材料
阀体 阀杆 密封面 填料
PZ673H-10C~16C WCB 2Cr13 硬质合金、聚四氟乙烯 V型聚四氟乙烯、柔性石墨环
PZ673F-10P~16P ZG1Cr18Ni9Ti 1Cr18Ni9Ti
PZ673Y-10P~16P CF8 （304） 0Cr18Ni9 （304）
【气动刀型闸阀产品性能参数】
PZ673H、PZ673F、PZ673Y 型气动刀型闸阀（刀闸阀）重要性能参数 型号 PN 工作压力 / MPa 适用温度 / ℃ 适用介质
PZ673H-10C~16C 10~16 1.0~1.6 ≤ 100 纸浆、污水、煤浆、灰渣水泥混合物
PZ673F-10P~16P
PZ673Y-10P~16P
返回页首 ⇑
【PZ673H/Y气动刀型闸阀产品形状及结构尺寸 （PN10）】
PZ673H、PZ673F、PZ673Y （PN10） 型气动刀型闸阀（刀闸阀）形状及结构尺寸 （mm） DN L D D1 D2 H z×M
50 43 160 125 100 285 4×M16
65 46 180 145 120 298 4×M16
80 46 195 160 135 315 4×M16
100 52 215 180 155 365 8×M16
125 56 245 210 185 400 8×M16
150 56 280 240 210 475 8×M20
200 60 335 295 265 540 8×M20
250 68 390 350 320 630 12×M20
300 78 440 400 368 780 12×M20
350 78 500 460 428 885 16×M20
400 102 565 515 482 990 16×M22
450 114 615 565 532 1100 20×M22
500 127 670 620 585 1200 20×M22
600 154 780 725 685 1450 20×M27
800 190 1010 950 898 2000 24×M30
