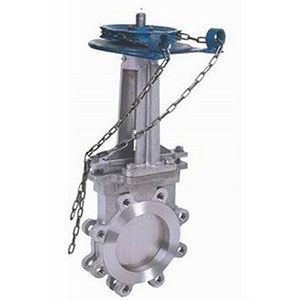

PZ73H型手动刀闸阀采用对夹连接采用刀型闸板结构，也叫做刀型闸阀。安装距离短、重量轻适合长纤维、颗粒性介质。这种耐磨刀闸阀广泛应用于各种工业领域，分外是采矿、钢铁工业--用于煤炭、滤渣浆，净化装配--用于废水、泥浆、污物及带有悬浮物的澄清水，造纸工业--用于任何浓度纸浆、料水混合物，电站除灰--用于灰渣浆液等专业管道体系。
【产品特点】
1、结构简单、造型美观、全通径流道、流阻系数小。闸板提拔时，同时将密封面上的粘物给刮除，主动消灭了杂物；
2、不锈钢闸板可防止腐蚀引起的密封走漏。团体不锈钢材质，防止了腐蚀破坏，使用寿命长；
3、可选用各种配管法兰标准及法兰密封面型式，还可选用手动、蜗轮传动、电动、气动、液动等各种驱动体例，知足用户不同需求。
【实行标准】
设计规范：GB/12234 DIN3356
法兰连接：ANSI Bl6.5 GB/T9113 JB/T79 DIN 2543-2545
试验与检验：GB/T 13927 DIN3230 API598
【性能参数】
| 基本型号 | PZ73H | PZ73Y | PZ73F | |
| 工作压力（MPa） | 1.6~2.5 Calss150 | |||
| 口径(mm) | DN50-DN2000 2″-80″ | |||
| 适用介质 | 水、油、气、醋酸类、硝酸类等其他介质 | |||
| 可选材料 | 阀体 | WCB CF8 CF8M CF3 CF3M | ||
| 闸板 | WCB CF8 CF8M CF3 CF3M | |||
| 阀杆 | WCB CF8 CF8M CF3 CF3M | |||
| 密封面 | 不锈钢 司太立合金 碳化钨 PTFE | |||
| 填料 | 柔性石墨 PTFE | |||
【重要形状尺寸】
1.0MPa PZ73H/F-10
| DN | L | D | D1 | D2 | H | N-M | D0 | W(Kg) |
| 50 | 43 | 160 | 125 | 100 | 285 | 4-M16 | 180 | 8 |
| 65 | 46 | 180 | 145 | 120 | 298 | 4-M16 | 180 | 10 |
| 80 | 46 | 195 | 160 | 135 | 315 | 4-M16 | 220 | 12 |
| 100 | 52 | 215 | 180 | 155 | 365 | 8-M16 | 220 | 14 |
| 125 | 56 | 245 | 210 | 185 | 400 | 8-M16 | 230 | 22 |
| 150 | 56 | 280 | 240 | 210 | 475 | 8-M20 | 280 | 29 |
| 200 | 60 | 335 | 295 | 265 | 540 | 8-M20 | 360 | 38 |
| 250 | 68 | 390 | 350 | 320 | 630 | 12-M20 | 360 | 66 |
| 300 | 78 | 440 | 400 | 368 | 780 | 12-M20 | 400 | 100 |
| 350 | 78 | 500 | 460 | 428 | 885 | 16-M20 | 400 | 119 |
| 400 | 102 | 565 | 515 | 482 | 990 | 16-M22 | 400 | 195 |
| 450 | 114 | 615 | 565 | 532 | 1100 | 20-M22 | 530 | 285 |
| 500 | 127 | 670 | 620 | 585 | 1200 | 20-M22 | 530 | 389 |
| 600 | 154 | 780 | 725 | 685 | 1450 | 20-M27 | 600 | 529 |
| 700 | 165 | 895 | 840 | 800 | 1700 | 24-M27 | 600 | 790 |
| 800 | 190 | 1010 | 950 | 898 | 2000 | 24-M30 | 680 | 850 |
| 900 | 203 | 1110 | 1050 | 1005 | 2300 | 28-M30 | 680 | 900 |
| 1000 | 216 | 1220 | 1160 | 1115 | 2500 | 28-M30 | 700 | 1050 |
