Q41N高压球阀

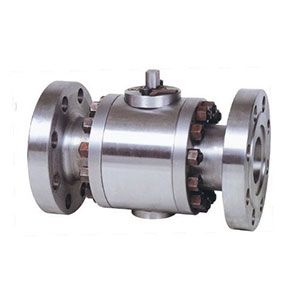

Q41N高压法兰球阀/Q61N高压对焊球阀
高压法兰球阀特点
1、本产品所有部件均为锻件。
2、采用下装式阀杆，设置倒密封结构，确保填料处可靠密封及防止阀杆脱出。
3、采用镶嵌式阀座。阀座背后设置O型圈，确保介质不外漏。
高压法兰球阀重要零件材料
| 零件名称 | 材质 | |
| GB | ASTM | |
| 阀体、阀盖 | WCB | A216-WCB |
| 密封圈 | 尼龙 | 尼龙 |
| 球体 | 1Cr18Ni9Ti | SS 304 |
| 阀座、阀杆 | 2Cr13 | A246-416 |
| O形圈 | 橡胶 | 橡胶 |
| 双头螺栓 | 35CrMoA | A193-B7 |
高压法兰球阀重要性能规范
| 公称压力PN | 16 | 32 | MPa |
| 强度试验压力PT | 24 | 48 | MPa |
| 低压密封试验力 | 0.6 | MPa | |
| 高压密封试验力 | 17.6 | 35.2 | MPa |
| 适用介质 | 水、油品、蒸汽 | ||
| 适用温度 | -40～80℃ | ||
高压法兰球阀重要连接尺寸
| 公称 压力 | 公称 通径 | 重要尺寸 | ||||||||||||||
| L | L1 | D | D1 | H | W | M | D2 | b | Z-Φd | |||||||
| 法兰 | 对焊 | 法兰 | 对焊 | 法兰 | 对焊 | 法兰 | 对焊 | 法兰 | 对焊 | 法兰 | ||||||
| 16.0 | 10 | 210 | 150 | 52 | 60 | 95 | 90 | 60 | 18 | 77 | 58 | 220 | M24×2 | 18 | 20 | 3-18 |
| 15 | 230 | 170 | 62 | 70 | 95 | 100 | 60 | 23 | 85 | 62 | 220 | M24×2 | 20 | 20 | 3-18 | |
| 20 | 240 | 190 | 73 | 80 | 105 | 110 | 68 | 29 | 94 | 75 | 250 | M33×2 | 28 | 20 | 3-18 | |
| 25 | 260 | 205 | 77 | 95 | 105 | 115 | 68 | 36 | 100 | 80 | ||||||
