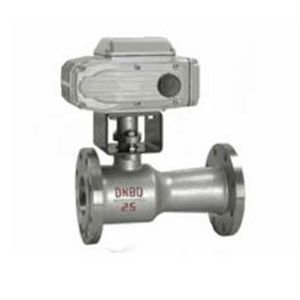

■ 产品概述
本公司设计经营的威尔顿品牌气动高温球阀是采用金属硬密封球阀及活塞式气动实行器组成。密封面采用金属硬密封阀座，可适用于≤500°以内的介质。气动高温球阀可配以阀门定位器输入控制旌旗灯号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、减压阀及0.4～0.7MPa气源可实现开关操作，并送出二对无源触点旌旗灯号指示阀门的开关。气动高温球阀团体具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等好处。分外适合于介质是浓厚、含颗粒、纤维性子的场合。气动高温球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业主动控制体系中，作远距离集中控制或就地控制。
■ 重要技术参数
● 阀体
| 阀体情势 | 纵贯铸造两段式阀体 |
|---|---|
| 公称通径 | DN15～250mm |
| 公称压力 | 国标PN1.6、2.5、4.0、6.4 MPa；美标ANSI 150、300LB ；日标JIS 10、20、30K |
| 法兰标准 | JIS、ANSI、GB、JB、HG等 |
| 连接情势 | 法兰式、焊接式 |
| 阀盖情势 | 团体式 |
| 压盖型式 | 螺栓压紧式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨 |
● 阀内件
| 阀芯情势 | O型球体阀芯 |
|---|---|
| 流量特征 | 快开特征 |
● 实行机构
| 实行器型号 | GT、SR、ST、AT、AW系列单(双)作用气动实行器 |
|---|---|
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -20～+90℃ |
| 作用情势 | 单作用实行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用实行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
注：如需细致实行器参数，请进入气动实行器页面进行查阅。
■ 重要性能指标
| 公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 额定流量系数KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | 5128 | 7359 |
| 许可压差(MPa) | ≤ 公称压力 | |||||||||||||
| 动作范围 | 0～90° | |||||||||||||
| 泄漏量Q | 软密封为零泄漏；金属密封吻合ANSI B16.104 IV级标准 | |||||||||||||
| 基本偏差 | 带定位器：小于全行程的±2% | |||||||||||||
| 回差 | 带定位器：小于全行程的2% | |||||||||||||
| 适用温度 | 对位聚笨：150℃～260℃、金属阀座：250℃～500℃ | |||||||||||||
■ 重要性能规范
| 试验压力(MPa) | 公称压力(MPa) | 压力级(class) | JIS(K) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
| 强度试验 | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 3.0 | 7.5 | 16.5 | 2.4 | 3.8 |
| 密封试验 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 2.2 | 5.5 | 12.1 | 1.5 | 2.8 |
| 气密试验 | 0.5～0.7MPa | |||||||||
■ 重要零件材料
| 1 | 左阀体 | WCB、CF8、CF8M、CF3M | |
|---|---|---|---|
| 2 | 右阀体 | WCB、CF8、CF8M、CF3M | |
| 3 | 阀座 | (PPL、304、316)+弹簧 | |
| 4 | 球体 | 2Cr13、304、316 | |
| 5 | 阀杆 | 2Cr13、304、316 | |
| 6 | 密封填料 | PTFE/柔性石墨 | |
| 7 | 填料压盖 | WCB、CF8、CF8M、CF3M |
■ 重要形状及连接尺寸
● 国标阀体形状结构尺寸
| 公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 | 630 | 750 |
| H | 44.5 | 49 | 55 | 65 | 65 | 75 | 90 | 95 | 115 | 127 | 140 | 172.5 | 310 | 350 |
| H1 | 根据所配气动实行机构而定 | |||||||||||||
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 |
| D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 |
| n-φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 |
| A、A1 | 根据阀门所需力矩而定，配置实行器不同，形状尺寸也不雷同 | |||||||||||||
注：以上参数均以国标PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另因为产品改进技术创新参数可能有肯定转变，请咨询公司技术部门索取最新数据。
● 美标阀体形状结构尺寸
| 公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 108 | 117 | 127 | 140 | 165 | 178 | 190 | 203 | 229 | 356 | 394 | 457 | 533 | 610 |
| H | 44.5 | 49 | 55 | 65 | 65 | 75 | 90 | 95 | 115 | 127 | 140 | 172.5 | 310 | 350 |
| H1 | 根据所配气动实行机构而定 | |||||||||||||
| D | 89 | 98 | 108 | 117 | 127 | 152 | 178 | 190 | 229 | 254 | 279 | 343 | 406 | 483 |
| D1 | 60.3 | 69.8 | 79.5 | 88.9 | 98.4 | 120.6 | 139.7 | 152.4 | 190.5 | 216 | 241.3 | 298.5 | 362 | 432 |
| D2 | 35 | 43 | 51 | 64 | 73 | 92 | 105 | 127 | 157 | 186 | 216 | 270 | 324 | 381 |
| n-φd | 4-15 | 4-15 | 4-15 | 4-15 | 4-15 | 4-19 | 4-19 | 4-19 | 4-19 | 8-22 | 8-22 | 8-22 | 12-25 | 12-25 |
| A、A1 | 根据阀门所需力矩而定，配置实行器不同，形状尺寸也不雷同 | |||||||||||||
