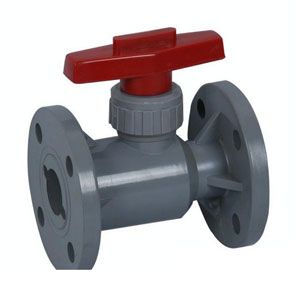

塑料球阀,PVC球阀概述：
球阀是用带圆形通孔的球芯作启闭件，球芯随阀杆绕阀体中间线旋转以实现阀门开启和关闭的目的。
１、阀体材质应以PPH、RPP、PE、PVDF、CPVC、UPVC质料制成，密封座采用聚四氟乙烯（PTFE）高抗磨材质制成，密封圈采用三元乙丙橡胶（EPDM）或氟橡胶（FPM）制成。
２、阀体与管路承接规格需吻合DIN、GB、ASTM、JIS等标准，使团体管路体系达成同一标准要求。
３、阀门的设计与检测严酷吻合Q/BT02-1999。
塑料球阀重要连接尺寸及重量：
| 公称通径 | 标准值 | 参考值 | |||||||||
| DN（mm） | NPS（inch） | L | D | D1 | D2 | f | b | Z-∮d | D0 | H | W（kg） |
| PN1.6（MPa） | |||||||||||
| 15 | 1/2 | 140/130 | 95 | 65 | 45 | 2 | 14 | 4-∮14 | 120 | 80 | 2.5 |
| 20 | 3/4 | 140/130 | 105 | 75 | 55 | 2 | 16 | 4-∮14 | 140 | 90 | 3 |
| 25 | 1 | 150/140 | 115 | 85 | 65 | 2 | 16 | 4-∮14 | 160 | 100 | 4.5 |
| 32 | 11/4 | 165 | 135 | 100 | 78 | 2 | 18 | 4-∮18 | 160 | 110 | 5.7 |
| 40 | 11/2 | 180/165 | 145 | 110 | 85 | 3 | 18 | 4-∮18 | 200 | 120 | 7 |
| 50 | 2 | 200/203 | 160 | 125 | 100 | 3 | 20 | 4-∮18 | 250 | 135 | 9.5 |
| 65 | 21/2 | 220/222 | 180 | 145 | 120 | 3 | 20 | 4-∮18 | 300 | 145 | 15 |
| 80 | 3 | 250/241 | 195 | 160 | 135 | 3 | 22 | 4-∮18 | 350 | 185 | 19 |
| 100 | 4 | 280/305 | 215 | 180 | 155 | 3 | 22 | 8-∮18 | 400 | 195 | 33 |
| 125 | 5 | 320/356 | 245 | 210 | 185 | 3 | 24 | 8-∮18 | 500 | 210 | 58 |
| 150 | 6 | 360/394 | 280 | 240 | 210 | 3 | 24 | 8-∮23 | 200* | 450 | 93 |
| 200 | 8 | 457 | 335 | 295 | 265 | 3 | 26 | 8-∮23 | 240* | 490 | 155 |
| 250 | 10 | 533 | 390 | 350 | 320 | 3 | 28 | 8-∮23 | 240* | 550 | 210 |
| 公称通径DN（mm） | 结构长度L（mm） | 结构长度公差（mm） | 工作压力（MPa） | 使用介质温度（℃） |
| 15 | 100 | ±0.34 | 1.0 | -20℃~120℃ |
| 20 | 120 | ±0.34 | 1.0 | |
| 25 | 140 | ±0.38 | 1.0 | |
| 32 | 160 | ±0.42 | 1.0 | |
| 40 | 160 | ±0.42 | 1.0 | |
| 50 | 180 | ±0.46 | 1.0 | |
| 65 | 220 | ±0.55 | 1.0 | |
| 80 | 250 | ±0.60 | 1.0 | |
| 100 | 280 | ±0.65 | 1.0 |
塑料球阀材质表：
| 序号 | 材质 | 序号 | 材质 |
| 1 | 阀体 | 6 | 锁紧螺母 |
| 2 | 手柄 | 7 | 球 |
| 3 | 阀杆 | 8 | 下密封座 |
| 4 | 压盖 | 9 | 下密封 |
| 5 | 填料环 |
