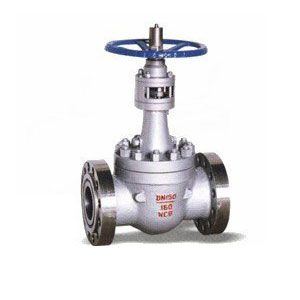

GQ47H轨道球阀启闭无摩擦。这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的题目。上装式结构。对装在管道上的阀门可直接在线检查与维修。能有用削减装配停车，降低生产成本。单阀座设计。消弭了阀门中腔介质因非常升压而影响使用安全的题目。低扭矩设计。特别结构设计的阀杆，只需配一个小手轮阀门就能轻松启闭。楔形密封结构。阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封。使阀门的密封性能不受管线压差转变的影响，在各种工况下密封性能都有可靠保证。密封面的自清结构。当球体倾离阀座时，管线中的流领会沿球体密封面成360°均匀通过。不仅消弭了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。
技术规范
| 设计依据 | GB | API |
| 结构长度 | JB/T 7745 GB/T 12221 | ANSI B16.10 |
| 连接法兰 | GB/T 9113 JB/79 HG20592 | ANSI B16.5 |
| 对焊端 | GB/T 12224 | MSS SP 44 ANSI B16.25 |
| 检验和试验 | JB/T 9092 | SPI 598 |
重要零件名称及材质
| 重要型号 | 零件名称 | 材质 | |||
| FGQ40Y H FGQ41Y H | 阀体、阀盖 | WCB | ZG1Cr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 球体 | |||||
| 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 密封面 | 硬质合金 合金钢 | ||||
| 导向销 | 2Cr13 40CrMn | ||||
| 阀杆螺母 | 铸锰黄铜 | ||||
| 螺栓 | 35 | 1Cr18Ni9Ti | |||
| 螺母 | 35 45 | ||||
| 填料 | 柔性石墨环PTFE | ||||
| 垫片 | 柔性石墨缠绕垫 柔性石墨复合垫 | ||||
| 手轮 | 可锻铸铁 | ||||
产品性能规范
| 压力等级 | 试验压力 | 适用环境 | |
| 壳体试验 | 密封试验 | ||
| 1.6 | 2.4 | 1.76 | 易燃、易爆、 易挥发、易聚 合及剧毒场合 |
| 2.5 | 3.75 | 2.75 | |
| 4.0 | 6.0 | 4.4 | |
| 6.4 | 9.6 | 7.04 | |
| CLASS150 | 2.94 | 2.2 | |
| CLASS300 | 7.5 | 5.5 | |
| CLASS600 | 16.0 | 11.0 | |
| 适用温度 | -190～≤550℃ | ||
| 适用介质 | 水、油、自然气及各种软性介质与悬浮液等 | ||
| 驱动体例 | 气动、手动、电动 | ||
重要连接尺寸表
| 压力级 | 重要尺寸 | 公称通径(mm) | |||||||||||||||
| 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | ||
| PN1.6MPa | L | 100 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 | 1200 | 1250 |
| H | 240 | 260 | 307 | 360 | 410 | 483 | 512 | 543 | 581 | 617 | 672 | 723 | 758 | 791 | 828 | 870 | |
| Kg | 9.5 | 16 | 19 | 28 | 30 | 41 | 55 | 78 | 115 | 215 | 270 | 385 | 502 | 876 | 980 | 1240 | |
| PN2.5MPa | L | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 | 1200 | 1250 |
| H | 260 | 280 | 320 | 360 | 430 | 490 | 525 | 567 | 604 | 642 | 695 | 742 | 781 | 815 | 864 | 905 | |
| Kg | 9.5 | 16 | 19 | 28 | 30 | 45 | 59 | 82 | 121 | 230 | 289 | 402 | 540 | 913 | 1120 | 1280 | |
| PN4.0MPa | L | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 | 1200 | 1250 |
| H | 260 | 280 | 320 | 360 | 436 | 492 | 527 | 607 | 649 | 701 | 750 | 750 | 790 | 832 | 875 | 910 | |
| Kg | 10 | 17 | 20 | 25 | 32 | 45 | 59 | 82 | 115 | 2130 | 295 | 402 | 540 | 913 | 1124 | 348 | |
| PN6.4MPa | L | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 | - | - |
| H | 280 | 300 | 329 | 365 | 450 | 509 | 541 | 663 | 725 | 781 | 790 | 806 | 821 | 858 | - | - | |
| Kg | 10 | 17 | 20 | 25 | 32 | 52 | 68 | 106 | 168 | 281 | 355 | 498 | 689 | 1134 | - | - | |
| 150Lb | L | 127 | 140 | 165 | 178 | 190 | 203 | 229 | 356 | 394 | 457 | 533 | 910 | 686 | 762 | 964 | 914 |
| 300Lb | L | 165 | 178 | 190 | 216 | 214 | 283 | 305 | 381 | 403 | 502 | 568 | 648 | 762 | 838 | 914 | 991 |
| 600Lb | L | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 |
