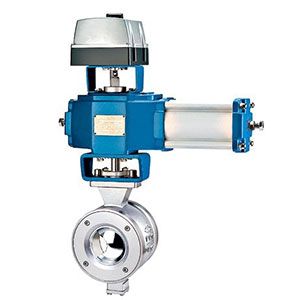

进口气动型调节球阀

气动V型调节球阀是一种直角回转结构的高级控制阀，它与阀门定位器配套使用，可实现比例调节，与二位五通电磁阀及控制箱配套使用，可实现开关控制。V型球阀阀芯设计成带有特别外形的Ｖ型缺口，具有正确的截流物性和控制功能，适用于各种控制场合，结构紧凑，体积小，可紧卧安装等好处。适用于气体、液体、固态颗粒状介质的控制。因为阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性能，尤其适用于含有纤维性或有细小固体颗粒的悬浊液及固态颗粒状的控制。因此本产品可广泛用于石油、化工、造纸、化纤、电力、冶金、制药、环保等工业部门的自控体系。气动V型球阀由Ｖ型阀体与ZSQ型气动实行机构及其它附件组成。是一种直角回转结构的高级控制阀。V型球阀长期不需补缀，使用寿命长，为您提供了真正的高服从进行控制工艺状态的一种阀门。具有出色的调节特征：Ｖ型阀具有一个近似等百分比的固有流量特征及高达300:1的可调比。因此Ｖ型阀可以在广幅的转变范围内提供正确的控制。最大流动容积：因为它的流线型形状以及满直角回转控制缘故，使容积的最大值分外高，通能力分外大，流通阻力小，因此可以使用较小的更加经济实用的阀门尺寸。Ｖ型阀采用双轴承结构，机械稳固性高，启动扭矩小，保证了阀门具有极好的灵敏度和感应速度。最大可靠（安全）性：阀体为一个团体结构，结实耐用，操作不受管道压力影响，并可避免阀体渗漏。金属阀座的优胜密封性：Ｖ型阀采用可动金属阀座，具有的助补偿功能，并具有优胜密封性能及超长的使用寿命。在流向上，走漏量10额定流量系数。超强的剪切能力：Ｖ型阀采有金属硬密封结构，Ｖ型阀芯及金属阀座在回转过程中，Ｖ型缺口与阀座产生一个壮大的剪切力能切断纤维等杂质，并具有自洁功能，避免阀门卡死征象发生。气动Ｖ型球阀结构紧凑，小巧轻盈，安装方便，维护简便。气动实行机构采用活塞式气缸及曲臂转换结构，输出力矩大，体积精小。实行机构采用全密封防水设计防护等级高。气缸体采用进口镜面气缸，无油润滑，磨擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑，确保传动轴不摩损。

技术参数及实行标准：

还可根据用户要求的标准制作。
重要零件材质表

重要形状尺寸
