进口低温球阀

作者：valves 发布时间：2021-01-15 00:00:00点击：

格林巴赫托普，巴赫BACH进口泵阀品牌。

格林巴赫托普,专注于进口低温球阀制造商,,主要产品：水泵，阀门，水处理设备等系列产品的制造、销售、售后服务，进口低温球阀产品应用在化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水等领域。

产品详情

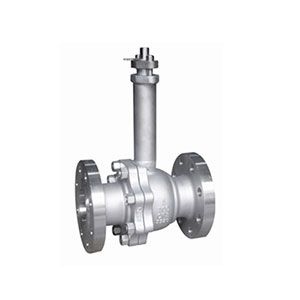

DQ41F低温球阀适用于低温液体贮运设备的管理体系，具有开关天真、密封可靠的特点，也可用于其他低温文深冷介质的管理体系。

低温球阀重要连接尺寸参数 1.6Mpa 单位:mm

产品型号 Type	公称通径 DN	PN1.6MPa								WT (kg)
产品型号 Type	公称通径 DN	L	D	D1	D2	b	Z-Φd	H	W	WT (kg)
DQ41F-16C DQ41F-16P DQ641F-16C DQ641F-16P DQ9B41F-16C DQ9B41F-16P	15	130	95	65	45	14	4-Φ14	178	140	3
	20	140	105	75	55	14	4-Φ14	184	160	4
	25	150	115	85	65	14	4-Φ14	195	180	5
	32	165	135	100	78	16	4-Φ18	280	250	9
	40	180	145	110	85	16	4-Φ18	280	300	11
	50	203	160	125	100	16	4-Φ18	300	350	15
	65	222	180	145	120	18	4-Φ18	330	350	19
	80	241	195	160	135	20	8-Φ18	360	400	27
	100	305	215	180	155	20	8-Φ18	400	500	38
	125	356	245	210	185	22	8-Φ18	430	600	58
	150	394	280	240	210	24	8-Φ23	500	800	81
	200	457	335	295	265	26	12-Φ23	680	800	95
	250	533	405	355	320	30	12-Φ25	790	1300	140

低温球阀连接尺寸参数 2.5Mpa 单位:mm
