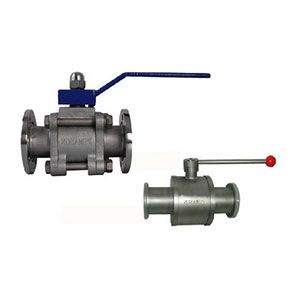

GU型系列真空(压力)球阀产品概述
GU型系列真空(压力)球阀是适用于真空体系中接通或切断管路的介质流。该阀为纵贯式手动球阀，靠球面密封，因而既能用在真空状况下，也能在低压状况下使用，并可任意位置安装。
GU型系列真空(压力)球阀适用的工作介质为带酸、碱性的气体或液体。
重要技术性能
| 适用范围(Pa) | 快卸法兰（KF）2x105～1.3x10-5 活套法兰16x105～1.3x10-5 |
| 阀门漏率(Pa.L/S) | ≤1.3x10-5 |
| 介质温度（℃） | 标准出厂：-30～+150 特别指定：-30～+240 |
| 安装位置 | 任意 |
| 法兰标准 | GB4982；GB/T6070 |
快卸法兰（KF）连接及形状尺寸（GB4982）
| 型号 | 通径(DN) | ΦD | ΦB | H | L | A |
| GU-10/KF | 10 | 30 | 12.2 | 60 | 92 | 120 |
| GU-16/KF | 16 | 30 | 17.2 | 62 | 100 | 120 |
| GU-25/KF | 25 | 40 | 26.2 | 75 | 114 | 150 |
| GU-40/KF | 40 | 55 | 41.2 | 115 | 165 | 200 |
| GU-50/KF | 50 | 75 | 52.2 | 125 | 175 | 221 |
活套法兰连接及形状尺寸（GB/T6070）
| 型号 | 通径(DN) | ΦD | ΦB | H | L | A | n-ΦC |
| GU-10 | 10 | 55 | 40 | 60 | 90 | 120 | 4-6.5 |
| GU-16 | 16 | 60 | 45 | 62 | 100 | 120 | |
| GU-20 | 20 | 65 | 50 | 73 | 114 | 150 | |
| GU-25 | 25 | 70 | 55 | 75 | 114 | 150 | |
| GU-32 | 32 | 90 | 70 | 93 | 140 | 180 | 4-9 |
| GU-40 | 40 | 100 | 80 | 115 | 165 | 200 | |
| GU-50 | 50 | 110 | 90 | 125 | 175 | 221 | |
| GU-63 | 63 | 130 | 110 | 166 | 186 | 230 | |
| GU-80 | 80 | 145 | 125 | 175 | 198 | 290 | 8-9 |
| GU-100 | 100 | 165 | 145 | 189 | 220 | 260 | |
| GU-125 | 125 | 200 | 175 | 232 | 266 | 360 | 8-11 |
| GU-150 | 150 | 225 | 200 | 250 | 296 | 400 | |
| GU-200 | 200 | 285 | 260 | 306 | 390 | 620 | 12-12 |
