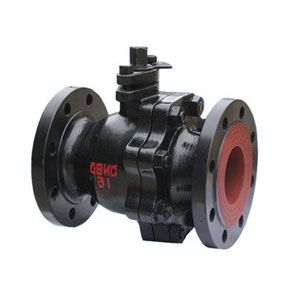

Q41F铸铁法兰球阀用途：本阀门适用于工作温度≤150℃的水、蒸汽等非腐蚀性介质的管路上，作启闭用；其最大的好处为启闭敏捷。
性能规范:
| 型号 | 公称 压力 (MPa) | 试验压力 | 工作温度 ( ℃ ) | 适用介质 | |
| 强度 (水) (MPa) | 密封 (水) (MPa) | ||||
| Q41F-16 | 1.6 | 2.4 | 1.8 | ≤150 | 蒸汽、水 |
重要零件材料:
| 零件名称 | 材料 |
| 阀体、阀盖 | 灰铸铁 |
| 球体 | 灰铸铁镀铬 |
| 密封圈 | 聚四氟乙稀 |
形状尺寸和连接尺寸:
| 型号 | 公称 通径 (mm) | 尺寸(mm) | |||||||
| L | D | D1 | D2 | b-f | Z-фd | H1 | D0 | ||
| Q41F-16 | 40 | 165 | 145 | 110 | 85 | 16-2 | 4-18 | 97 | 240 |
| 50 | 205 | 160 | 125 | 100 | 16-2 | 4-18 | 103 | 240 | |
| 65 | 222 | 180 | 145 | 120 | 18-3 | 4-18 | 150 | 350 | |
| 80 | 241 | 195 | 160 | 135 | 20-3 | 8-18 | 175 | 400 | |
| 100 | 305 | 215 | 180 | 155 | 20-3 | 8-18 | 187 | 500 | |
| 125 | 356 | 245 | 210 | 185 | 26-3 | 8-18 | 236 | 600 | |
| 150 | 394 | 280 | 240 | 210 | 28-3 | 8-23 | 256 | 600 | |
