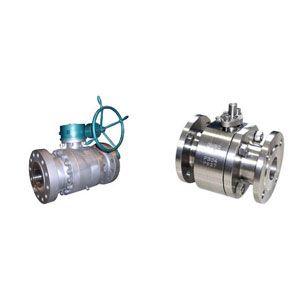

高压锻造球阀形状及重要尺寸：
一、产品结构及其特征说明
高压锻造球阀是一种结构新鲜，技术先辈，性能可靠的高压管路上使用的球阀，适用于石油、化工、电力等企业部门输送水、蒸汽、油品及各种含腐蚀性气体、液体等介质的管道、储罐、容器设备上作启闭装配。其特点是：
1.阀门为全通道设计，流体阻力小。
2.阀门采用三体结构，拆装方便，便于现场维修、替换。
3.具有防火结构，可以保证在不测失火的情况下的密封可靠性，而且密封面不易被介质冲刷。
4.下装式阀杆及填料结构设计，防止阀杆脱落，体积末节约安装空间。
5.阀门的启闭力小，开关轻巧。
二、性能及设计规范：
1. 公称压力等级: PN10.0、15.0、25.0（Mpa）;ANSI 600、900、1500磅级
2. 公称通径: DN15～50； 1/2"-2"
3. 适用温度: -29～150℃
4. 适用介质:碳钢：适用水 蒸气 油品等介质
不锈钢：酸、碱等腐蚀性介质
5. 连结体例：焊接端按GB12224及ANSI B 16.25；螺纹连结按：GB7306及NPT
三、压力验试:验收标准按JB/T9092及API 598
| 压力级 | PN(Mpa) | CLASS(Lb) | 试验介质 | ||||
| 10.0 | 15.0 | 25.0 | 600 | 900 | 1500 | ||
| 强度验试 | 15.0 | 22.5 | 37.5 | 15.5 | 22.5 | 38.5 | 含有防锈剂的水 |
高压密封试验 | 11.0 | 16.5 | 27.5 | 11.5 | 16.5 | 28.2 | |
气压密封试验 | 0.6 | 空气 | |||||
四、重要外型尺寸及重量
| 公称压力 | 公称通径 | 尺寸(mm) | |||||
| (in) | mm | L | d | D | H | W | |
| PN10.0(Mpa) 600 (Lb) | 1/2" | 15 | 165 | 14 | 22 | 52 | 130 |
| 3/4" | 20 | 190 | 19 | 27 | 56 | 160 | |
| 1" | 25 | 216 | 25 | 34 | 67 | 160 | |
| 11/4" | 32 | 229 | 32 | 42 | 74 | 185 | |
| 11/2" | 40 | 241 | 38 | 48 | 88 | 185 | |
| 2" | 50 | 292 | 49 | 60 | 95 | 200 | |
| PN15.0(Mpa) 900 (Lb) | 1/2" | 15 | 165 | 14 | 22 | 52 | 145 |
| 3/4" | 20 | 190 | 19 | 27 | 56 | 175 | |
| 1" | 25 | 216 | 25 | 34 | 67 | 175 | |
| 11/4" | 32 | 229 | 32 | 42 | 74 | 200 | |
| 11/2" | 40 | 241 | 38 | 48 | 88 | 200 | |
| 2" | 50 | 292 | 49 | 60 | 95 | 250 | |
| PN25.0(Mpa) 1500 (Lb) | 1/2" | 15 | 216 | 12 | 22 | 55 | 150 |
| 3/4" | 20 | 229 | 16 | 27 | 58 | 180 | |
| 1" | 25 | 254 | 21 | 34 | 70 | 180 | |
| 11/4" | 32 | 279 | 29 | 42 | 78 | 220 | |
| 11/2" | 40 | 305 | 34 | 48 | 92 | 250 | |
| 2" | 50 | 368 | 43 | 60 | 101 | 300 | |
