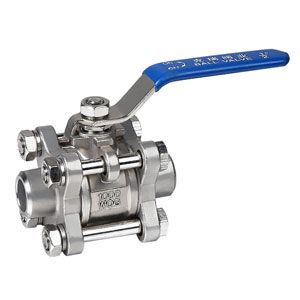

Q11F-16P Q11F-25P Q11F-40P Q11F-16C Q11F-25C Q11F-40C Q11F-1000WOG 三片式球阀 三片式内螺纹球阀 三片式焊接球阀 不锈钢三片式球阀 铸钢三片式球阀 不锈钢丝口球阀 三片式焊接球阀
【Q11F/Q61F-1000WOG三片式球阀产品用途】
Q11F/Q61F 型内螺纹、焊接式1000WOG三片式球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为加强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
Q11F/Q61F-1000WOG三片式球阀工作原理如下：
一、开启过程
1在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上。
2当逆时针转脱手轮时，阀杆则反向活动，其底部角形平面使球体脱开阀座。
3阀杆继承提拔，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
4直至到全开位置，阀杆提拔到极限位置，球体旋转到全开位置。
二、关闭过程
1关闭时，顺时针旋转手轮，阀杆开始降落并使球体脱离阀座开始旋转。
2继承旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。
3 快要关闭时，球体已在与阀座无接触的情况下旋转了90°。
4手轮转动的最后几圈，阀杆底部的角形平面机械地楔向克制球体，使其紧密地压在阀座上，达到完全密封。
1000WOG三片式球阀重要形状和连接尺寸
| 适用介质 | 型号 | 阀体 | 球体、阀杆 | 手柄 | 密封圈 | 垫片、填料 |
| 水、蒸汽、油 | Q11F-16C、Q11F-25C Q11F-40C、Q11F-64C | A105、45 | 1Cr18/1Cr18Ni9Ti | 不 锈 钢 SS304 | 聚四氟乙烯PTFE加强聚四氟乙烯VUILUK PTFE对位聚苯PPL | 聚四氟乙烯PTFE对位聚苯PPL |
| 硝酸类 | Q11F-16P、Q11F-25P Q11F-40P、Q11F-64P | SS304/1Cr18Ni19Ti | SS304/1Cr18Ni9Ti | |||
| 醋酸类 | Q11F-16R、Q11F-25R Q11F-40R、Q11F-64R | SS316/Cr18Ni12Mo2Ti | SS316/1Cr18Ni12Mo2Ti |
Q11F/Q61F-1000WOG三片式球阀重要形状和连接尺寸
| 公称通径 | 管螺纹 | 尺寸(mm) | 重量WT(g) | |||||
| d | L | W | H | E | D | D | ||
| 6 | 1/4″ | 8 | 60 | 110 | 56 | 11.5 | 30 | 320 |
| 10 | 3/8″ | 18 | 60 | 110 | 58 | 11.5 | 31 | 320 |
| 15 | 1/2″ | 10.5 | 60 | 110 | 58 | 14 | 32 | 350 |
| 20 | 3/4″ | 13 | 67.5 | 110 | 62 | 15 | 38 | 430 |
| 25 | 1″ | 17 | 73 | 110 | 68 | 15 | 45 | 570 |
| 32 | 1 1/4″ | 22 | 90 | 150 | 75 | 18 | 53.4 | 1000 |
| 40 | 1 1/2″ | 25 | 97.5 | 150 | 83 | 19 | 63 | 1550 |
| 50 | 2″ | 32 | 112 | 150 | 90 | 19 | 73 | 2170 |
| 65 | 2 1/2″ | 40 | 132 | 180 | 95 | 21 | 92 | 3625 |
| 80 | 3″ | 50 | 156 | 220 | 100 | 27 | 109 | 5800 |
| 100 | 4″ | 65 | 196 | 250 | 115 | 29 | 138 | 7200 |
