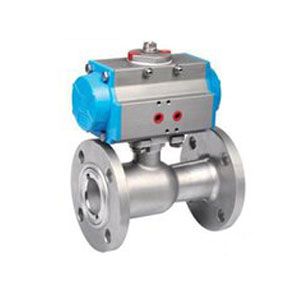

产品型号： Q641M/F
Q641M/F型气动高温球阀采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命进步了3-5倍。QQ641M球阀具有性能稳固、密封可靠、磨擦力小、开关轻巧、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等好处，高温球阀与截止阀、柱塞阀、排污阀，结构长度符合，扩大了球阀使用范围，QQ641M球阀广泛用于石油、化工、橡胶、造纸、制药等行业，可替换截止阀、柱塞阀、快速排污阀。适用介质：水、蒸汽、导热油等酸类，使用温度：≤350℃。
【 QQ641M气动高温球阀重要尺寸 】
| 型号 | 规格 | 尺寸 | ||||||
| L | D | D 1 | D 2 | z-φd | H | b | ||
| QQ641M/F -16 | 15 | 115 | 95 | 65 | 45 | 4-14 | 85 | 14 |
| 20 | 130 | 105 | 75 | 55 | 4-14 | 95 | 16 | |
| 25 | 140 | 115 | 85 | 65 | 4-14 | 103 | 16 | |
| 32 | 165 | 135 | 100 | 78 | 4-18 | 105 | 18 | |
| 40 | 180 | 145 | 110 | 85 | 4-18 | 120 | 18 | |
| 50 | 200 | 160 | 125 | 100 | 4-18 | 195 | 20 | |
| 65 | 220 | 180 | 145 | 120 | 4-18 | 195 | 20 | |
| 80 | 250 | 195 | 160 | 135 | 8-18 | 215 | 22 | |
| 100 | 280 | 215 | 180 | 155 | 8-18 | 255 | 24 | |
【 QQ641M气动高温球阀重要零部件材料 】
| 序号 | 零部件名称 | 材料 |
| 1 | 阀体 | 球墨铸铁、碳素钢、铸不锈钢 |
| 2 | 密封圈 | (M/F)高强度耐磨碳结石墨≤300℃ (PPN)对莅聚苯、温度≤350℃ |
| 3 | 球 | 不锈钢 |
| 4 | 填料 | 聚四氟乙烯 |
| 5 | 填料压盖 | QT450－10球墨铸铁 |
| 6 | 阀杆 | 碳素钢、铬不锈钢 |
| 7 | 手柄 | 碳钢 |
【 QQ641M气动高温球阀性能参数 】
| 型号 | 公称压力 (MPa) | 强度试验压力 (MPa) | 密封试验压 (MPa) | 适用温度 (℃) | 适用介质 |
| QQ641M/F -16C | 1.6 | 2.4 | 1.8 | -28～+300 (M/F) | 导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质 |
| QQ641M/F -25C | 2.5 | 4.0 | 2.8 | -28～+350 (PPN) |
【 结构特点及作用原理 】
QQ641M球阀中的球体、密封圈采用了特别的加工工艺和最新密封材料，使球体外观粗糙度和圆度达到标准要求，从而进步了密封性能和使用寿命、耐高温的能力。顺时板脱手柄带动阀杆驱动球体旋转，使介质顺利通过。
