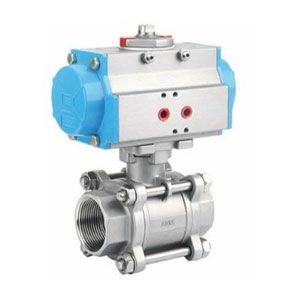

一、气动三片式内螺纹球阀 产品特征
气动三片式内螺纹球阀分为团体式、两段式及三段式。阀体铸造采用国外引进的先辈工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用倒密封的下装式结构，阀腔非常升压时，阀杆不会被冲出。
二、气动三片式内螺纹球阀 重要性能规范
公称通径DN(mm) 6-100
| 公称通径DN(mm) | 6-100 | ||||
|---|---|---|---|---|---|
| 材料\材料代号 | C | P | R | ||
| 重要零件 | 阀体 | WCB | CF8 304 | CF8M 316 | |
| 球板 | WCB | CF8 304 | CF8M 316 | ||
| 阀杆 | 2Cr13 | 0Cr18Ni9 | 0Cr17Ni12Mo2 | ||
| 密封圈 | 加强聚四氟乙烯 对位聚笨 | ||||
| 填料 | 聚四氟乙烯 柔性石墨 | ||||
| 适用工况 | 适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 | |
| 适用温度 | -28℃～350℃ | ||||
| 实行器 | 型号 | 63系列、SW系列 | |||
| 气源压力 | 0.4～0.7MPa | ||||
| 三段式不锈钢球阀按用户要求可做成外螺纹连接型卡箍型 | |||||
三、气动三片式内螺纹球阀 重要尺寸及实行器配置情况
| 公称通径DN(mm) | 尺 寸(mm) | 实行器型号(63000RA系列) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 三段式 | 对焊式 | 承插焊式 | |||||||||
| G | L | d | L | d | D | L | d | D1 | A | ||
| 6 | 1/4 | 65 | 11.6 | 65 | 11.6 | 18 | 65 | 11.6 | 14.1-14.3 | 9.5 | 50/63RA |
| 10 | 3/8 | 65 | 12.7 | 65 | 12.7 | 18 | 65 | 12.7 | 17.55-17.8 | 9.5 | 50/63RA |
| 15 | 1/2 | 67 | 15 | 67 | 15.8 | 24 | 67 | 15 | 21.7-21.95 | 9.5 | 50/63RA |
| 20 | 3/4 | 82 | 20 | 82 | 20 | 28 | 82 | 20 | 27.05-27.3 | 11.1 | 63/83RA |
| 25 | 1 | 91 | 25 | 91 | 25 | 34 | 91 | 25 | 33.8-34.05 | 12.7 | 63/83RA |
| 32 | 11/4 | 108 | 32 | 108 | 32 | 41 | 108 | 32 | 42.55-42.8 | 14.3 | 63/83RA |
| 40 | 21/2 | 139 | 38 | 129 | 38 | 49 | 129 | 38 | 48.65-48.9 | 15.9 | 83/110RA |
| 50 | 2 | 148 | 50 | 148 | 50 | 62 | 148 | 50 | 61.1-61.35 | 17.4 | 83/110RA |
| 65 | 21/2 | 186 | 64 | 193 | 64 | 78 | 110/127RA | ||||
| 80 | 3 | 206 | 78 | 222 | 78 | 94 | 127/127RA | ||||
| 100 | 4 | 240 | 98 | 273 | 98 | 124 | 127/160RA | ||||
