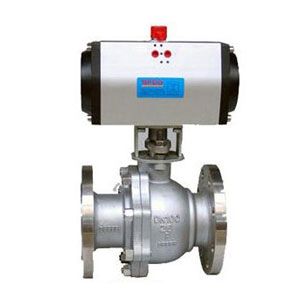

气动球阀重要性能规范
| 公称通径DN（mm） | 15-250 | |||
| 公称压力PN（MPa) | 1.6 | |||
| 公称压力PS（MPa) | 强度试验 | 2.4 | ||
| 密封试验 | 1.76 | |||
| 材料\材料代号 | C | P | R | |
| 重要零件 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti |
| 蝶板 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 密封圈 | 加强聚四氟乙烯 对位聚苯 | |||
| 填料 | 聚四氟乙烯 柔性石墨 | |||
| 适用工况 | 适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 |
| 适用温度 | -28℃～300℃ | |||
| 实行器 | 型号 | BAW系列、GT系列、SW系列 | ||
| 气源压力 | 0.4-0.7Mpa | |||
气动球阀订购气动阀门产品须知
1、请在订货时提供细致口径规格、交货地地、交货时间。
2、根据管道必要，决定选用往复式（二位开关式）或弹簧复位式（常闭或常开式）。
3、可选配控制附件：（1）单电控电磁阀（断电进常闭或常开），（2）双电控电磁阀（开关式），（3）阀位开关回讯器，（4）气源处理三联件。特别使用环境（易燃易爆场合），何选防爆型。
Q641F-16型气动球阀重要尺寸及实行器配置
| 公称通径DN(mm) | 尺寸(mm) | 实行器型号 | ||||||
| L | D | D1 | D2 | b | f | Z-Φd | ||
| 15 | 108 | 95 | 65 | 45 | 14 | 2 | 4-14 | GTD52/GT63K |
| 20 | 117 | 105 | 75 | 55 | 14 | 4-14 | GT63/GT63K | |
| 25 | 127 | 115 | 85 | 65 | 14 | 4-14 | GT63/GT83K | |
| 32 | 140 | 135 | 100 | 78 | 16 | 4-18 | GT83/GT83K | |
| 40 | 165 | 145 | 110 | 85 | 16 | 3 | 4-18 | GT83/GT110K |
| 50 | 178 | 160 | 125 | 100 | 16 | 4-18 | GT83/GT110K | |
| 65 | 190 | 180 | 145 | 120 | 18 | 4-18 | GT110/GT127K | |
| 80 | 203 | 195 | 160 | 135 | 20 | 8-18 | GT127/GT127K | |
| 100 | 305 | 215 | 180 | 155 | 20 | 8-18 | GT127/GT160K | |
| 125 | 256 | 245 | 210 | 185 | 22 | 8-18 | GT160/GT190K | |
| 150 | 394 | 280 | 240 | 210 | 24 | 8-23 | GT190/GT210K | |
| 200 | 457 | 335 | 295 | 265 | 26 | 12-23 | GT254/BAW20S | |
| 250 | 533 | 405 | 335 | 320 | 30 | 12-25 | AW17/AW20S | |
