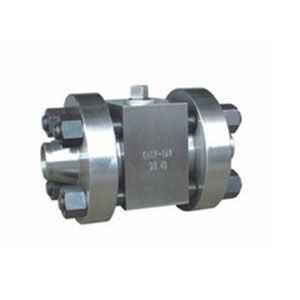

Q61N/F高压焊接锻钢球阀本产品所有部件均为锻件，采用下装式阀杆,设备倒密封结构，采用镶嵌式阀座,阀座背后设备O型圈,确保介质不外漏，密封面采用尼龙 1010,它的磨擦系数通常为巴氏合金的1/3，因此它是一种天然滑性材料。但抗弯曲强度和冲击强度及较高的延性，与金属不相上下。
重要零件材料
| 零件名称 | 阀体 | 法兰 | 阀座阀杆、球 | 密封圈 | 双头螺栓 | O形圈 |
| 材料 | 45 | 35 | 2Crl3 | 尼龙 1010 | 35CrMO | 丁晴橡胶 |
重要性能规范
| 型号 | Q41N-160 | Q41N-320 | Q61N-160 | Q61N-320 | |
| 公称压力 PN(MPa) | 16.0 | 32.0 | 16.0 | 32.0 | |
| 试验压力 (Mpa) | 壳体 | 24.0 | 48．O | 24.0 | 48.0 |
| 密封(液) | 17.6 | 35.2 | 17.6 | 35.2 | |
| 密封(气) | 0.6 | ||||
| 适用温度 | -40～80 | ||||
| 适用介质 | 水、油品、氦、氢、氨等 | ||||
重要形状尺寸和重量
| 型号 | 公称通径DN(mm) | 尺寸(mm) | 重量 (kg) | ||||||
| L | L1 | D | D1 | H | Lo | 16.MPa | 32.0MPa | ||
| Q61N-160 Q61N-320 | 10 | 150 | 60 | 90 | 18 | 58 | 220 | 4 | 4.5 |
| 15 | 170 | 70 | 100 | 23 | 62 | 220 | 4.5 | 5 | |
| 20 | 190 | 80 | 110 | 29 | 7S | 250 | 6.5 | 7 | |
| 25 | 205 | 95 | 115 | 36 | 80 | 250 | 8 | 9 | |
| 32 | 230 | 110 | 150 | 43 | 96 | 300 | 16 | 18 | |
| 40 | 260 | 120 | 170 | 49 | 111 | 400 | 22.5 | 24 | |
| 50 | 330 | 140 | 200 | 61 | 128 | 400 | 35 | 38 | |
| 65 | 360 | 150 | 225 | 80 | 180 | 500 | 48 | 52 | |
| 80 | 380 | 160 | 270 | 105 | 200 | 600 | 67 | 72 | |
| 100 | 430 | 188 | 320 | 118 | 245 | 800 | 116 | 124 | |
