Q21SA外螺纹球阀
外螺纹球阀简介：球体总长146MM，两头外螺纹长度为：14MM，两头的接头长度：42MM，手炳长：84MM（套了塑料的部分），手炳宽：17MM，球体中心宽28MM，两头带六角的宽度为：35MM。Q21SA外螺纹球阀两头带六角的接头是完全可以拆卸的，该球阀自己是外螺纹连接的，在两头接上了一个带六角的接头就变成焊接的了。
性能规范
Q21SA外螺纹球阀（带焊接管）适用介质：气体，油品，水。制造材料：304SS 316SS 20#,连接情势：外螺纹连接；焊接管连接。
结构
Q21SA外螺纹球阀（带焊接管） 结构图1

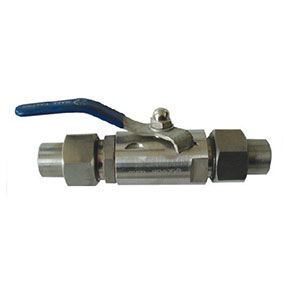

Q21SA外螺纹球阀（带焊接管）1
Q21SA外螺纹球阀（带焊接管） 结构图2
重要连接尺寸及重量
规格 SPECIFICATION | L | Do | L1 | H |
| DN6 | 115 | Φ12 | 110 | 44 |
| DN10 | 120 | Φ14 | 110 | 44 |
| DN15 | 125 | Φ20 | 110 | 44 |
| DN20 | 128 | Φ28 | 110 | 50 |
