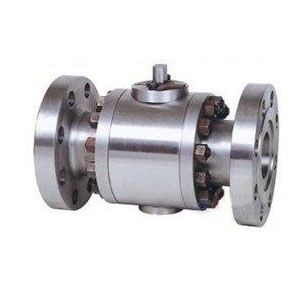

精小型三段式球阀的细致介绍
球阀,三段式球阀,精小型球阀,精小型三段式球阀
1、采用板簧预载的可动金属阀结构,密封力设计合理,启闭天真,密封可靠。
2、根据用户的必要,可设计成适用于含阀体颗粒、料将等介质的结构戒耐较高温度的结构。
3、采用下装式阀捍,设置倒密封结构,能确保填料处可靠密封。
一、Q11H型精小型三段式球阀重要形状尺寸和连接尺寸
| 公称通径 | 尺寸mm | |||
| L | H | D | D1 | |
| 10 | 90 | 76 | 32 | 3/8 |
| 15 | 90 | 76 | 32 | 1/2 |
| 20 | 100 | 81 | 38 | 3/4 |
| 25 | 115 | 92 | 45 | 1 |
| 32 | 130 | 114 | 55 | 11/4 |
| 40 | 150 | 125 | 65 | 11/2 |
| 50 | 170 | 144 | 75 | 2 |
注:对焊和承插式结构长度与内螺纹式长度雷同
二、Q41H型精小型三段式球阀重要外表尺寸和连接尺寸
| 公称通径 | 尺寸mm | |||||||||||||||
| L | d1 | L1 | D | D1 | D2 | b | Z-Φd | H | ||||||||
| mm | in | 全通径FP | 缩径RP | 全通径FP | 缩径RP | 全通径FP | 缩径RP | QA41 | QA341 | QA641 | QA941 | |||||
| 15 | 1/2″ | 130 | - | 15 | - | - | - | 95 | 65 | 45 | ||||||
