进口三偏心对夹硬密封蝶阀

作者:valves 发布时间:2021-01-14 00:00:00点击:

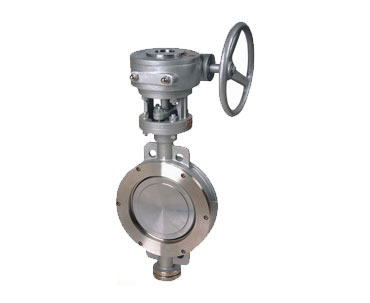

进口三偏心对夹硬密封蝶阀
格林巴赫托普,巴赫BACH进口泵阀品牌。
格林巴赫托普,专注于进口三偏心对夹硬密封蝶阀制造商,,主要产品:水泵,阀门,水处理设备等系列产品的制造、销售、售后服务,进口三偏心对夹硬密封蝶阀产品应用在化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水等领域。

产品详情

【产品用途】
    D73H、D373H、D673H、D973H型 PN10~PN100 金属硬密封对夹蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤400℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。
【产品特点】
  1、对夹金属多层次密封蝶阀对夹连接结构简单,方便安装与拆卸,重量轻的特点。金属硬密封蝶阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
  2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
  3、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长。
  4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
  5、金属硬密封蝶阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
  6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。
【执行标准】
 设计规范:    GB/T 12238  API609
 结构长度:    GB/T 12221  API609  ASME B16.10
 法兰连接:    GB/T 9113    API609  ASME B16.5    ISO5752
 试验与检验:GB/T 13927  API598
【性能参数】

型号

D373H-10
D373H-16
D373H-25
D373H-40

D373H-64

 D373H-100

D673H-10
D673H-16
D673H-25
D673H-40

D673H-64

 D673H-100

D973H-10

D973H-16
D973H-25
D973H-40

D973H-64

 D973H-100

工作压力(MPa

0.6~10.0 (PN6-PN100)

适用温度(

≤400

适用介质

水、油、气、醋酸类、硝酸类等其他介质

材料

阀体

WCB CF8 CF8 铬钼钢 低温钢 镍合金 Monel Duplex Steel

蝶板

WCB CF8 CF8 铬钼钢 低温钢 镍合金 Monel Duplex Steel

阀杆

2Cr13 F304 F316铬钼钢 低温钢 镍合金 Monel

密封面

SS+柔性石墨 不锈钢司太立合金 碳化钨 镍合金 Monel

填料

柔性石墨 PTFE
