【产品用途】
D41F46、D41FA、D41PO、D41F40、D41J(X)型衬里蝶阀广泛应用工业领域各种气体液体的输送，特别是有严重腐蚀性介质的场合，如酸、碱、湿氯气，氧化剂等。
【产品特点】

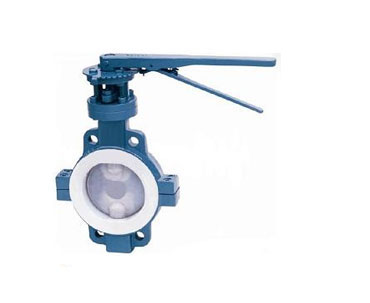

1、 本衬里蝶阀结构为中线密封式，阀杆与蝶板融为一体，蝶板旋转90°，即可实现阀门的启闭过程。
2、 中线密封蝶阀为整个蝶板与阀座在360°圆周内同心，具有双向密封性能，压力、流量可自由调节。
3、 蝶阀体积小、重量轻、结构紧凑，与同参数闸阀相比，重量减轻约35～60%。
蝶阀可承受相应衬里材料的介质腐蚀，采用四极密封结构,并在密封面处配以特殊橡胶的弹性衬垫，密封性能好。
4、 轴端、蝶板圆周连接处采用特殊凹槽与特殊O型圈组合密封，防止介质外泄，达到了零泄漏。
5、 可配置气动、电动、液动等多种驱动装置，实现远距离控制和自动化操作。
【执行标准】
设计规范： GB/T 12238 API609
结构长度： GB/T 12221 API609 ASME B16.10
法兰连接： GB/T 9113 API609 ASME B16.5 ISO5752
试验与检验：GB/T 13927 API598
【性能参数】
基本型号 | D41FA-10C D41F46-10C D41F2-10C D41PO-10C D41J(X)-10C | D41FA-150Lb D41F46-150Lb D41F40-150Lb D41F2-150Lb D41PO-150Lb D41J(X)- 150Lb | |||
适用工况 | |||||
名称 | 温适合度 | 适合介质 | |||
可溶型四氟乙烯 | PFA | -40-180 | 强酸、强碱、王水、强氧化剂、各种有机溶剂等 | ||
聚全氟乙丙烯 | F46 | -40-150 | 强酸、强碱、醇、酮、芳烃，氧化烃、有机溶剂等 | ||
四氟乙烯 | F40 | -40-150 | 强酸、强碱、醇、酮、芳烃，氧化烃、有机溶剂等 | ||
聚偏氟乙烯 | F2 | -10-120 | 卤素、氢氟酸、碱、硫化氢、甲醇、甲苯等 | ||
聚烯烃 | PO | -40-180 | 盐酸、氢氟酸、碱、盐溶液、能耐80℃以下有机溶剂 | ||
聚四氟乙烯 | F4 | -40-180 | 强酸、强碱、王水、强氧化剂、各种有机溶剂等 | ||
丁腈橡胶 | J | -40-120 | 磷酸、氢氟酸、醇、醛、酮类、碱、无机盐等 | ||
橡胶 | X | -40-80 | 盐酸、氢氧化钠、氨水、有机酸、醛类、湿氯气等 | ||
