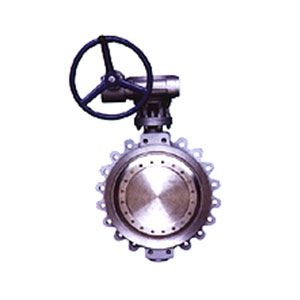

采用标准
设计标准 :API609-83
法兰连接尺寸:ANSI B 16.5
结构长度 :ANSI B 16.10-1992
压力试验:API 598-82
重要技术参数
| 公称通径 | DN（mm） | 830W | 830L |
| 2"～36" | 2"～36" | ||
| 公称压力 | PN（Mpa） | 150Lb | 300Lb |
| 试验压力 | 强度试验 | 3.0 | 7.5 |
| 密封试验 | 2.2 | 5.5 | |
| 适用介质 | 水、蒸汽、油品、海水等 | ||
| 适用温度 | -29℃～425℃ | ||
重要零件的材质
| 零件名称 | 材料 |
| 阀体 | WCB、304、316、316SS、CF8M |
| 蝶板 | WCB、304、316、316SS、CF8M |
| 阀杆 | 316、2Cr13、1Cr18Ni9Ti |
| 密封圈 | 316、氟塑料 |
| 填料 | 柔性石墨、氟塑料 |
美标815W系
| 公称通径 | 结构长度 （标准值） | 形状尺寸 （参考值） | 连接尺寸 （标准值） | 参考重量 （kg） | |||||||
| L | L1 | H | H0 | D | D1 | D2 | M | Z-d | |||
| 2" | 50 | 43 | 108 | 110 | 345 | 152 | 120.5 | 92 | M18 | 4-19 | 9 |
| 3" | 80 | 49 | 114 | 125 | 380 | 190 | 152.5 | 127 | M18 | 4-19 | 11 |
| 4" | 100 | 56 | 127 | 145 | 415 | 229 | 190.5 | 157 | M18 | 8-19 | 13 |
| 5" | 125 | 64 | 140 | 165 | 455 | 254 | 216 | 186 | M20 | 8-22 | 16 |
| 6" | 150 | 70 | 140 | 175 | 545 | 279 | 241.5 | 216 | M20 | 8-22 | 26 |
| 8" | 200 | 71 | 150 | 210 | 645 | 343 | 298.5 | 270 | M20 | 8-22 | 34 |
| 10" | 250 | 76 | 160 | 250 | 695 | 406 | 362 | 324 | M24 | 12-25 | 51 |
| 12" | 300 | 86 | 178 | 285 | 830 | 483 | 432 | 381 | M24 | 12-25 | 72 |
| 14" | 350 | 92 | 190 | 320 | 900 | 533 | 476 | 413 | M27 | 12-29 | 106 |
| 16" | 400 | 102 | 216 | 355 | 980 | 597 | 540 | 470 | M27 | 16-29 | 133 |
| 18" | 450 | 114 | 222 | 380 | 1030 | 635 | 578 | 533 | M30 | 16-32 | 176 |
| 20" | 500 | 127 | 229 | 415 | 1110 | 699 | 635 | 584 | M30 | 20-32 | 190 |
| 24" | 600 | 154 | 267 | 475 | 1305 | 813 | 749.5 | 692 | M33 | 20-35 | 394 |
| 30" | 750 | 165 | 292 | 580 | 1525 | 985 | 914 | 857 | M33 | 28-35 | 476 |
| 32" | 800 | 190 | 318 | 630 | 1585 | 1060 | 978 | 914 | M39 | 28-41 | 618 |
| 36" | 900 | 203 | 330 | 680 | 1765 | 1168 | 1085 | 1022 | M39 | 32-41 | 762 |
美标815L系
| 公称通径 | 结构长度 （标准值） | 形状尺寸 （参考值） | 连接尺寸 （标准值） | 参考重量 （kg） | |||||
| L | H | H0 | D1 | D2 | M | Z-d | |||
| 6" | 150 | 70 | 175 | 545 | 241.5 | 216 | M20 | 8-22 | 28 |
| 8" | 200 | 71 | 210 | 615 | 298.5 | 270 | M20 | 8-22 | 36 |
| 10" | 250 | 76 | 250 | 695 | 362 | 324 | M24 | 12-25 | 53 |
| 12" | 300 | 86 | 285 | 830 | 432 | 381 | M24 | 12-25 | 74 |
| 14" | 350 | 92 | 320 | 900 | 476 | 413 | M27 | 12-29 | 110 |
| 16" | 400 | 102 | 355 | 980 | 540 | 470 | M27 | 16-29 | 138 |
| 18" | 450 | 114 | 380 | 1030 | 578 | 533 | M30 | 16-32 | 180 |
| 20" | 500 | 127 | 415 | 1110 | 635 | 584 | M30 | 20-32 | 196 |
| 24" | 600 | 154 | 475 | 1305 | 749.5 | 692 | M33 | 20-35 | 400 |
| 30" | 750 | 165 | 580 | 1525 | 914 | 857 | M33 | 28-35 | 482 |
| 36" | 900 | 203 | 680 | 1765 | 1085 | 1022 | M39 | 32-41 | 488 |
美标830W系
| 公称通径 | 结构长度 （标准值） | 形状尺寸 （参考值） | 连接尺寸（标准值） | 参考重量（kg） | ||||||||
| L | L1 | H | H0 | D | D1 | D2 | M | Z-d | ||||
| 2" | 50 | 43 | 108 | 110 | 345 | 165 | 127 | 92 | M18 | 8-19 | 9 | 20 |
| 3" | 80 | 49 | 114 | 125 | 380 | 210 | 168 | 127 | M20 | 8-22 | 12 | 29 |
| 4" | 100 | 56 | 127 | 145 | 415 | 254 | 200 | 157 | M20 | 8-22 | 13 | 35 |
| 5" | 125 | 64 | 140 | 165 | 455 | 279 | 235 | 186 | M20 | 8-22 | 18 | 40 |
| 6" | 150 | 70 | 140 | 175 | 545 | 318 | 270 | 216 | M20 | 12-22 | 28 | 81 |
| 8" | 200 | 71 | 150 | 210 | 645 | 381 | 330 | 270 | M24 | 12-26 | 37 | 94 |
| 10" | 250 | 76 | 160 | 250 | 695 | 445 | 387 | 324 | M27 | 16-29 | 56 | 158 |
| 12" | 300 | 86 | 178 | 285 | 830 | 521 | 451 | 381 | M30 | 16-32 | 79 | 183 |
| 14" | 350 | 92 | 190 | 320 | 900 | 584 | 514 | 413 | M30 | 20-32 | 116 | 239 |
| 16" | 400 | 102 | 216 | 355 | 980 | 648 | 571 | 470 | M33 | 20-35 | 146 | 302 |
| 18" | 450 | 114 | 222 | 380 | 1030 | 711 | 628 | 533 | M33 | 24-35 | 193 | 346 |
| 20" | 500 | 127 | 229 | 415 | 1110 | 775 | 686 | 584 | M33 | 24-35 | 209 | 434 |
| 24" | 600 | 154 | 267 | 475 | 1305 | 914 | 813 | 692 | M39 | 24-41 | 433 | 638 |
| 30" | 750 | 165 | 292 | 580 | 1525 | 1092 | 997 | 857 | M45 | 28-49 | 523 | 788 |
| 36" | 900 | 203 | 330 | 680 | 1765 | 1270 | 1168 | 1022 | M50 | 32-53 | 838 | 1146 |
