进口中线型对夹旌旗灯号蝶阀

作者:valves 发布时间:2021-01-14 00:00:00点击:

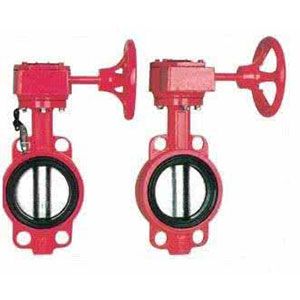

进口中线型对夹旌旗灯号蝶阀
格林巴赫托普,巴赫BACH进口泵阀品牌。
格林巴赫托普,专注于进口中线型对夹旌旗灯号蝶阀制造商,,主要产品:水泵,阀门,水处理设备等系列产品的制造、销售、售后服务,进口中线型对夹旌旗灯号蝶阀产品应用在化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水等领域。

产品详情

一、产品概述

  BWSC中线型对夹旌旗灯号蝶阀是引进国外先辈技术而自行开发的中线型蝶阀,它具有结构简单,密封可靠,开启轻巧、寿命长、维护方便等好处。故被广泛地应用于给排水、建筑消防等体系各种管道上,尤其在消防管路中。本旌旗灯号阀可晓畅无误的表现出阀门开关状况,具有直观、清晰、可靠的反映出消防体系中的工作状况,所以广泛、大量的适用于消防体系中。

二、重要技术参数


公称通经公称压力工作温度密封试验强度试验适用介质
DN50~400mm1.0/1.6/2.5MPa-10℃~-80℃1.1倍公称压力1.5倍公称压力水、油、气

三、重要零件材料

序号零件名称材质序号零件名称材质
1阀体球铁、铸钢7密封圈NBR。EPDM
2阀轴SUS410/SUS3168圆垫片SUS316/黄铜
3蝶板球铁喷塑、不锈钢9对开环SUS316/黄铜
4阀座EPDM,PTEE10挡圈弹簧钢
5衬套青铜,聚四氟乙烯


四、WBSX消防专用旌旗灯号蝶阀重要形状连接尺寸  单位:mm

DN506580100125150200250300350400
H2682873093423764104955658499851109
H1707686104118132167198239267309
L143464652565660686878102
L232476591112146194242292325380
L3245245245245245245400400400400431
Ф1152152152152152152300300305305290

声明:本产品介绍中所有文字、数据、图片考虑到使用工况条件不同,难免会产生误差、不恰当或是有不充分的描述,故均适用于参考,同一种产品在不同的场合与工况有不同的搭配,如果您对本文中所提供的产品内容有任何疑问,如果您是非专业人士,欢迎您向本公司来电咨询,请您联系我们,我们将竭诚为您服务!
